Texas Instruments Hub deserializzatore quadruplo da 4,16 Gbps V3Link TDES960
L'hub deserializzatore quadruplo da 4,16 Gbps V3Link TDES960 di Texas Instruments è un versatile hub di sensori in grado di collegare i dati dei sensori serializzati ricevuti da quattro flussi di dati video indipendenti attraverso un'interfaccia V3Link. Accoppiato a un serializzatore TSER953, TDES960 riceve dati da sensori come imager che supportano la risoluzione full HD 1080p/2MP a una velocità dei frame di 60 Hz. I dati vengono ricevuti e aggregati in un'uscita conforme a MIPI CSI-2 per l'interconnessione a un processore a valle. Una seconda porta di uscita MIPI CSI-2 è disponibile per fornire larghezza di banda aggiuntiva o per offrire una seconda uscita replicata per la registrazione dei dati e l'elaborazione parallela.
TDES960 include quattro deserializzatori V3Link, ognuno dei quali consente una connessione a basso costo tramite cavi coassiali a terminazione singola da 50 Ω o cavi STP differenziali da 100 Ω. Gli equalizzatori di ricezione si adattano automaticamente per compensare le caratteristiche di perdita del cavo, inclusa la degradazione nel tempo. Ciascuna delle interfacce V3Link include anche un canale di controllo bidirezionale a bassa latenza separato che trasmette continuamente le informazioni di I2C, GPIO e altre informazioni di controllo. Anche i segnali I/O per uso generico, come quelli per la sincronizzazione e la diagnostica della videocamera, utilizzano questo canale di controllo bidirezionale. TDES960 di Texas Instruments è offerto in un package VQFN a 64 pin economico e salvaspazio.
Caratteristiche
- L'hub deserializzatore quadruplo da 4,16 Gbps aggrega i dati da un massimo di quattro sensori simultaneamente
- Supporta sensori da due megapixel con risoluzione full HD 1080p e una velocità dei frame di 60 Hz
- Intervallo di temperatura del dispositivo (temperatura di funzionamento ambientale da -20 °C a +85 °C)
- Sincronizzazione multi-camera precisa
- Conforme a MIPI DPHY versione 1.2/CSI-2 versione 1.3
- Due porte di uscita CSI-2 MIPI
- Supporta 1, 2, 3, 4 corsie dati per porta CSI-2
- Velocità dati CSI-2 scalabile per 400 Mbps/800 Mbps/1,2 Gbps/1,5 Gbps/1,6 Gbps per canale dati
- Modalità replica porta
- Latenza del percorso di controllo e dati ultrabassa
- Supporta il cavo coassiale a terminazione singola, incluso il cavo Power-over-Coax (PoC) o Shielded Twisted-Pair (STP)
- Equalizzazione di ricezione adattiva
- Porte I2C doppie con modalità Fast-mode Plus fino a 1 Mbps
- GPIO flessibili per sincronizzazione e diagnostica dei sensori
- Compatibile con serializzatore TSER953
- Generatore di sincronizzazione di frame di precisione programmabile interno
- Rilevamento guasti di linea e diagnostica avanzata
Applicazioni
- Elettrodomestici
- Videosorveglianza
- Ascensori e scale mobili
- Robot industriali
- Visione artificiale
- Diagnostica e monitoraggio dei pazienti
- Imaging

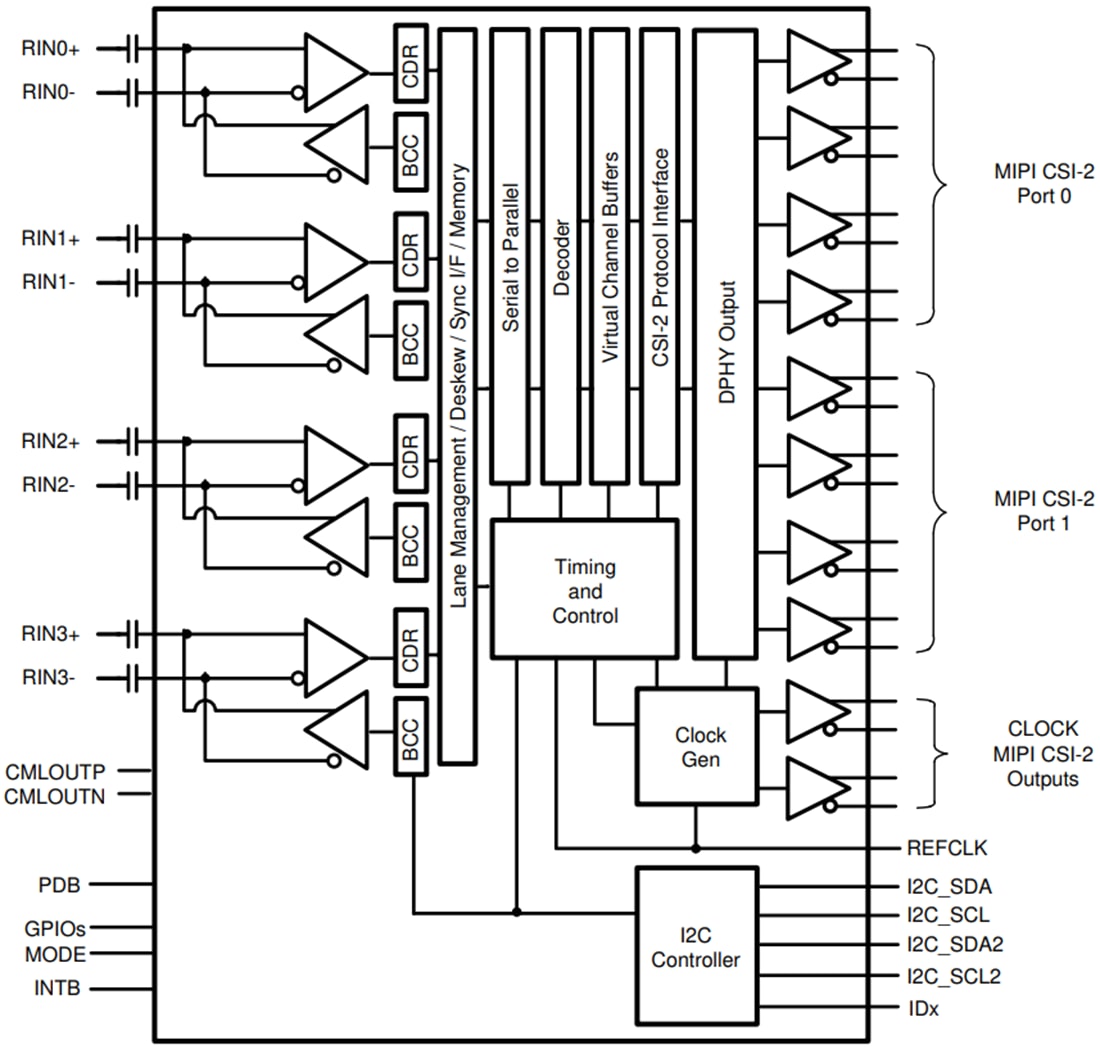

Schema a blocchi funzionale
