Texas Instruments Ricetrasmettitori SIC CAN FD per il settore automobilistico TCAN1462x-Q1

I ricetrasmettitori CAN FD SIC automobilistici TCAN1462x-Q1 di Texas Instruments soddisfano i requisiti di livello fisico della specifica CAN ad alta velocità ISO 11898-2: 2016 e della specifica della capacità di miglioramento del segnale (SIC) CiA 601-4. Il dispositivo riduce il riverbero del segnale sul bordo dominante-recessivo e consente una maggiore produttività in topologie di rete complesse. La capacità di miglioramento del segnale consente alle applicazioni di sfruttare i vantaggi reali del CAN FD (velocità di trasmissione dati flessibile) operando a 2 Mbps, 5 Mbps o anche oltre in reti di grandi dimensioni con molteplici stub non terminati.

Il TCAN1462x-Q1 soddisfa le specifiche di temporizzazione prescritte da CiA 601-4, fornendo una simmetria di temporizzazione bit molto più stretta rispetto a un ricetrasmettitore CAN FD standard. Ciò fornisce una finestra di temporizzazione più ampia per campionare il bit corretto e consente una comunicazione senza errori in grandi reti a stella complesse in cui ringing e distorsione di bit sono intrinsechi.

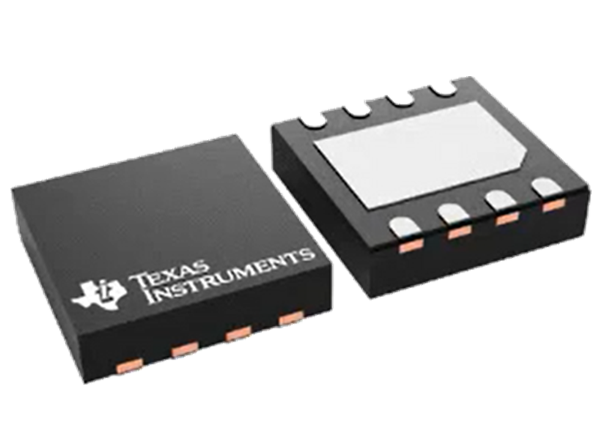

Il ricetrasmettitore CAN FD TCAN1462x-Q1 TI è disponibile in package SOT-23, VSON e SOIC a 8 pin ed è qualificato aec Q100 classe 1 per l’uso nelle applicazioni automobilistiche.

Caratteristiche

  • Aec Q100 (grado 1), omologato per applicazioni automobilistiche
  • Soddisfa i requisiti degli standard ISO 11898-2:2016 e CiA 601-4
  • CAN e CAN FD classici fino a 8 Mbps
    • Migliora attivamente il segnale del bus riducendo gli effetti di chiamata nelle topologie complesse
    • Retrocompatibile per l’uso nelle reti CAN classiche
  • VIO  supporta lo spostamento di livello da 1,7 V a 5,5 V
  • Comportamento passivo ideale quando non alimentato
    • I terminali logici e bus sono ad alta impedenza (nessun carico al bus operativo o all’applicazione)
    • Compatibili con hot-plug, funzionamento senza problemi di accensione/spegnimento sul bus e uscita RXD
    • Comportamento del dispositivo definito con pin logici flottanti e in condizioni di alimentazione di sottotensione
  • Modalità operative
    • Modalità normale
    • Modalità standby a bassa potenza che supporta la richiesta di riattivazione remota
  • Funzionalità di protezione
    • Protezione ESD IEC sui pin bus
    • Tolleranza ai guasti del bus CAN di ±58 V
    • Protezione da sottotensione sui terminali di alimentazione VCC e VIO  (solo varianti V)
    • Timeout stato dominante TXD (TXD DTO)
    • Protezione esclusione termica (TSD)
  • Disponibile in pacchetti SOIC-8, SOT-23-8 e VSON-8 con fianchi bagnabili per una migliore capacità di ispezione ottica automatizzata (AOI)

Applicazioni

  • Gateway per il settore automobilistico
  • Sistema avanzato di assistenza alla guida (ADAS)
  • Elettronica e illuminazione della carrozzeria
  • Sistemi ibridi, elettrici e di trasmissione
  • Infotainment e cluster per il settore automobilistico

Video

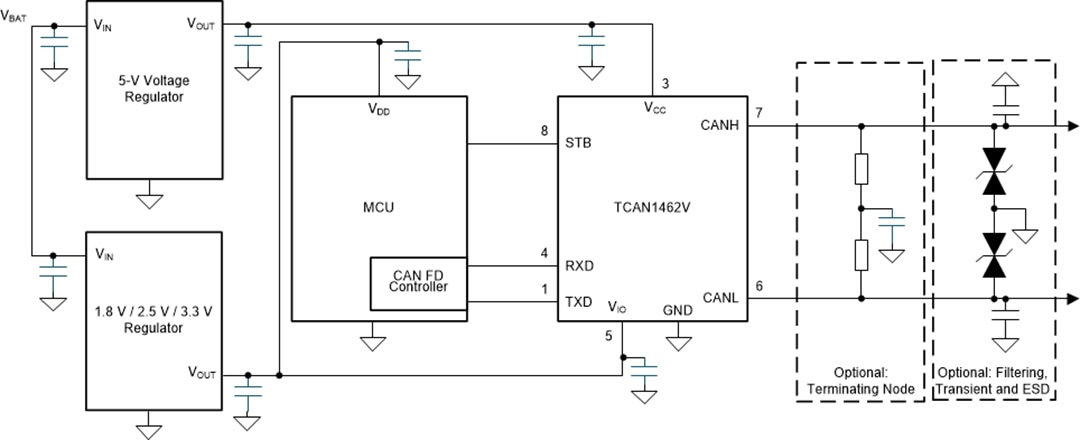

Circuito di applicazione tipico

Schema di circuito di applicazione - Texas Instruments Ricetrasmettitori SIC CAN FD per il settore automobilistico TCAN1462x-Q1
