Texas Instruments Espansore I/O I²C-bus/SMBus TCAL6416
L’espansore I/O TCAL64162C/SMBus di Texas Instruments consente una soluzione di espansione di ingresso/uscita parallela (I/O) per uso generico per il protocollo I2C (o SMBus) bidirezionale a due linee. Il TCAL6416 presenta una tensione di alimentazione da 1,08 V a 3,6 V sul lato bus I2C (VCCI) e una tensione di alimentazione che varia da 1,08 V a 3,6 V sul lato della porta P (VCCP).
L’espansore I/O TCAL6416 per bus I2C/SMBus di TI fornisce frequenze di clock 100 kHz I2C (modalità Standard), 400 kHz (modalità Veloce) e 1 MHz (modalità Veloce Plus). Il dispositivo offre una soluzione semplice quando sono necessari I/O aggiuntivi per interruttori, sensori, pulsanti, LED, ventole e altro.
Il TCAL6416 ha porte I/O agili, che includono funzionalità aggiuntive progettate per migliorare le prestazioni i/o in termini di velocità, consumo di energia e EMI. Le altre caratteristiche del dispositivo sono la forza di pilotaggio di uscita programmabile, i resistori pull-up e pull-down programmabili, gli ingressi bloccabili, l'interruzione mascherabile, il registro di stato dell'interruzione e le uscite open drain o push-pull programmabili.
Caratteristiche
- Intervallo di tensione di funzionamento dell’alimentazione da 1,08 V a 3,6 V
- Consente la traslazione bidirezionale del livello di tensione ed espansione GPIO tra il 1,8 V bus I2C e le porte P 3,3 V 2,5 V 1,2 V
- Basso consumo di corrente in standby di 1 µA tipico a 1,8 V
- Bus I2C modalità Veloce Plus 1 MHz
- Il pin dell'indirizzo hardware consente di avere due dispositivi sullo stesso busI2C, SMBus
- Ingresso ripristino attivo-basso (reset)
- Uscita di interruzione attiva-bassa a drain aperto (INT)
- Registro di configurazione di ingresso o uscita
- Registro di inversione di polarità
- Registro di forza Unità I/O configurabile
- Registro di configurazione del resistore pull-up e pull-down
- Reset accensione interno
- Filtro del rumore su ingressi SCL o SDA
- Uscite bloccate con capacità di azionamento massima a corrente elevata per l'azionamento diretto dei LED
- Le prestazioni a protezione latch-up superano 100 mA per JESD 78, Classe II
- Protezione ESD superiore a JESD 22
- Modello corpo umano da 4000 V (A114-A)
- Modello dispositivo caricato: 1000 V (C101)
Applicazioni
- Server
- Router (apparecchiature di commutazione per telecomunicazioni)
- Personal computer
- Dispositivi elettronici personali
- Automazione industriale
- Console di gioco
- Prodotti con processori GPIO-limited

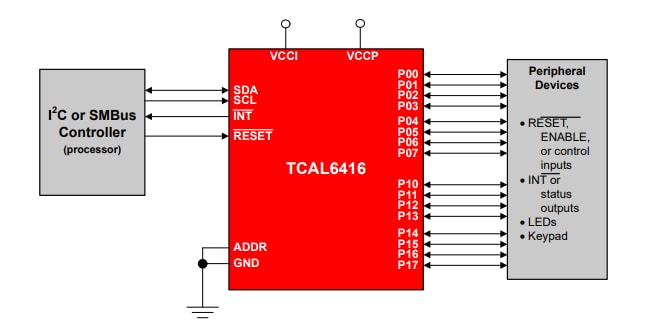

Schema semplificato
Schema di applicazione tipica
