Texas Instruments Modulo di valutazione del traslatore TCA9416EVM
Il modulo di valutazione (EVM) del traslatore TCA9416EVM di Texas Instruments fornisce condizioni di carico configurabili tramite resistori di carico regolabili e capacità bus per TCA9416. Questa funzionalità consente ai progettisti di testare facilmente le prestazioni del dispositivo nel proprio sistema. Un progettista può valutare TCA9416 a diverse condizioni di carico (resistori di carico e capacità bus), tensioni VCC e resistenze in serie, se necessario. Il retro del modulo di valutazione è popolato con il package DTM (indicato come U1). TCA9416EVM di Texas Instruments supporta il package DDF (indicato come U2); tuttavia, deve essere popolato dal progettista.
Caratteristiche
- Resistori di carico regolabili su entrambi i lati di TCA9416 con shunt jumper
- Capacità di carico regolabile su entrambi i lati di TCA9416 con interruttori DIP
- Punti di prova su SDA e SCL su entrambi i lati di TCA9416
- La basetta maschio si collega a tutti i pin di TCA9416 per facilità d'uso
- Package DDF non popolato (indicato come U2 sul lato superiore della scheda)
Apparecchiature necessarie
- Alimentatori
- In grado di fornire la tensione desiderata al bus di TCA9416 e I2C
- Oscilloscopio a 4 canali
- Per osservare le transazioni I2C su entrambi i lati di TCA9416
- Microcontrollore, processore o analizzatore digitale
- Per consentire all'utente di inviare e ricevere I2C

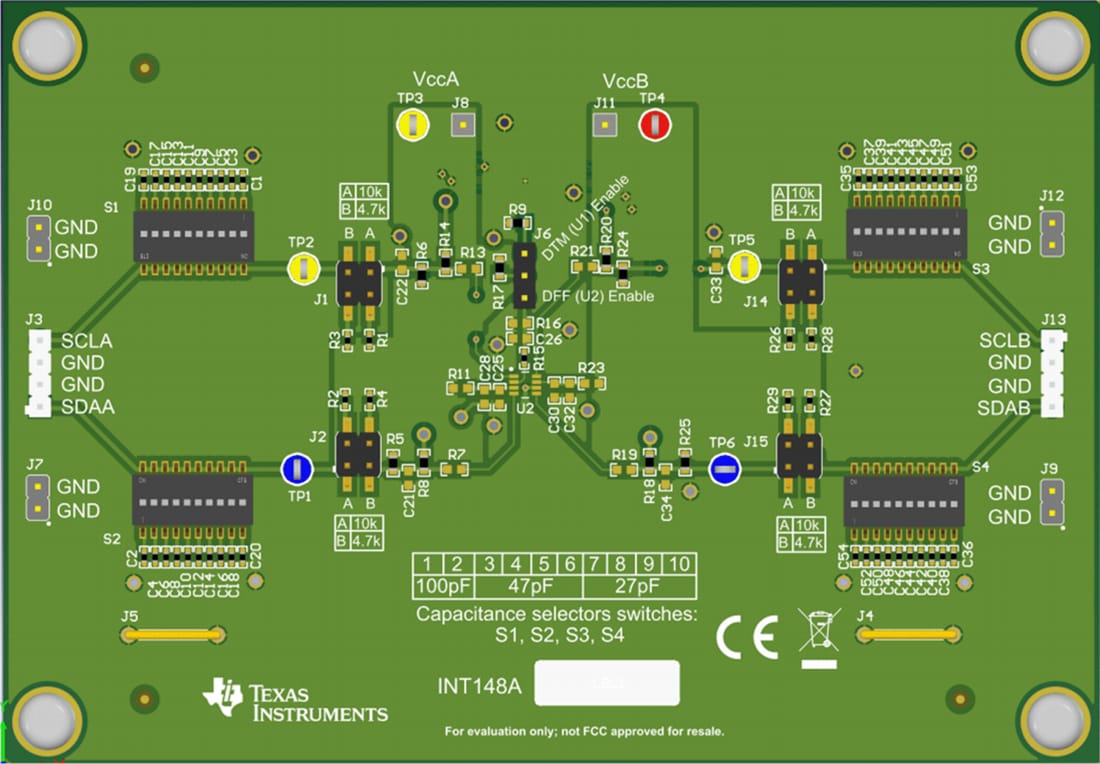

Layout scheda
Prodotto correlato
Texas Instruments Traslatore I2C a tensione ultrabassa TCA9416
Traslatore I2C del livello di tensione SMBus con un ingresso OE e acceleratori del fronte di salita e discesa.
