Texas Instruments Buffer/Driver invertenti ottali SN74LV8T540/-Q1

I Buffer/Driver invertenti ottali SN74LV8T540/-Q1 di Texas Instruments dispongono di otto inverter con uscite a 3 stati. Il dispositivo offre una funzione 540 con le stesse funzionalità della funzione 240, ma con una piedinatura flow-through. I pin di abilitazione uscita attivi bassi (OE1 e OE2) controllano tutti gli otto canali e devono essere entrambi bassi affinché le uscite siano attive. L'ingresso è sviluppato con un circuito a soglia ridotta per supportare la traslazione verso l'alto quando la tensione di alimentazione è maggiore della tensione di ingresso. Inoltre, i pin di ingresso tolleranti a 5 V consentono la traslazione verso il basso quando la tensione di ingresso supera la tensione di alimentazione. Il livello di uscita è sempre riferito alla tensione di alimentazione (VCC) e supporta livelli CMOS da 1,8V, 2,5V, 3,3V e 5V.

I Buffer/Driver SN74LV8T540/-Q1 di TI sono qualificati AEC-Q100 per applicazioni per il settore automobilistico.

Caratteristiche

  • Qualificati AEC-Q100 per applicazioni per il settore automobilistico:
    • Grado di temperatura del dispositivo 1: da -40 °C a +125 °C
    • Classificazione ESD HBM del dispositivo livello 2
    • Classificazione ESD CDM di livello C4B
  • Disponibile in un package QFN con fianchi bagnabili
  • Ampio intervallo di funzionamento da 1,65 V a 5,5 V
  • Pin di input 5.5V-tolerant
  • Fino a 150 Mbps con VCC da 5V o 3,3V
  • Supporta la piedinatura delle funzioni standard
  • Le prestazioni di latch-up superano 250 mA per JESD 17
  • Traslatore di tensione ad alimentazione singola (tensione di ingresso potenziata LVxT):
    • Traslazione verso l'alto
      • Da 1,2 V a 1,8 V
      • Da 1,5 V a 2,5 V
      • 1,8 V a 3,3 V
      • Da 3,3 V a 5,0 V
    • Traslazione verso il basso
      • 5,0 V 3,3 V, a 2,5 V 1,8 V
      • Da 5 V e 3,3 V a 2,5 V
      • Da 5.0 V a 3,3 V

Applicazioni

  • Azionare un indicatore LED
  • Sincronizza gli ingressi clock invertiti
  • Inversione di segnale digitale

Schede tecniche

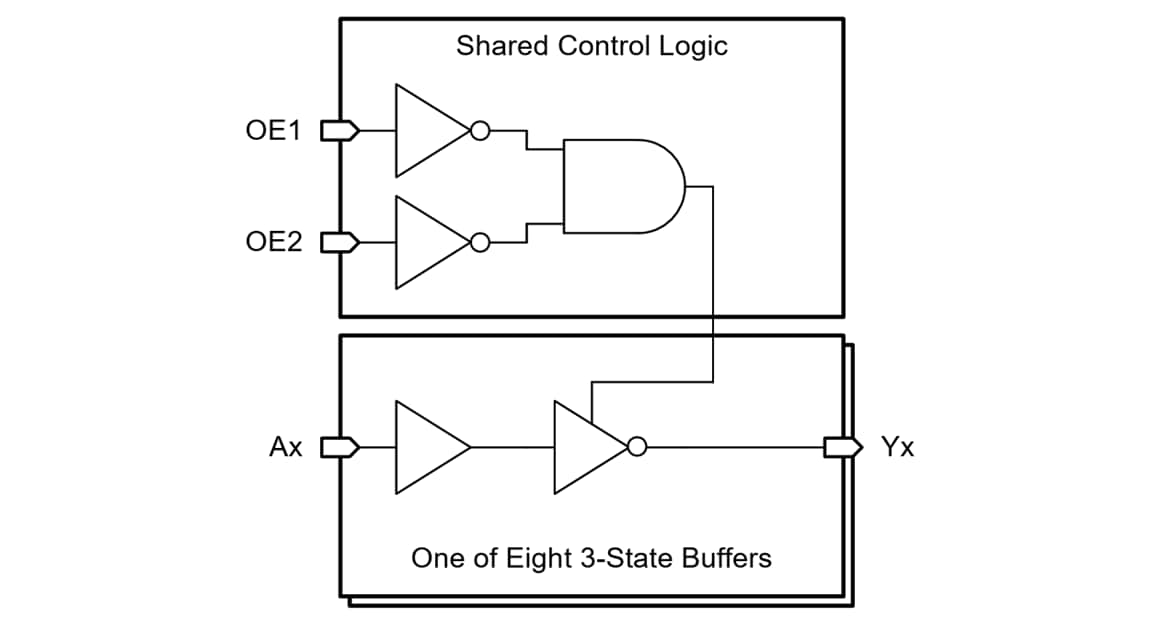

Diagramma a blocchi funzionale
