Texas Instruments Flip-flop dati configurabili doppi SN74ACT2G101/Q1
I flip-flop dati configurabili doppi SN74ACT2G101/Q1 di Texas Instruments sono dotati di un clock logico configurabile attivato dal fronte di salita, cancellazione attivo-basso e ingressi dati. Gli ingressi di clock possono essere configurati per diverse funzioni logiche a 1 e 2 ingressi, tra cui buffer, inverter, AND, OR, NAND, NOR, XOR e XNOR. Tutti gli ingressi utilizzano un'architettura di trigger Schmitt per supportare segnali di ingresso lenti o rumorosi.
I flip-flop SN74ACT2G101-Q1 di TI sono qualificati AEC-Q100 per le applicazioni per il settore automobilistico.
Caratteristiche
- Qualificato AEC-Q100 per applicazioni per il settore automobilistico:
- Grado di temperatura del dispositivo 1: da -40 °C a +125 °C
- Classificazione ESD HBM di livello 2
- Classificazione ESD CDM di livello C4B
- Disponibile in un package QFN con fianco bagnabile
- Intervallo della tensione di funzionamento da 4,5 V a 5,5 V
- Gli ingressi a trigger di Schmitt compatibili con TTL supportano i segnali di ingresso lenti e rumorosi.
- L'uscita continua di ±24 mA è pilotata a 5 V
- Supporta drive in uscita fino a ±75 mA a 5 V in scoppi brevi
- Pilota linee di trasmissione da 50 Ω
- Funzionamento rapido con un ritardo massimo di 10,5 ns
Applicazioni
- Mantiene un segnale durante il ripristino del controller
- Segnali a velocità di margine lenta in ingresso
- Funzionamento in ambienti rumorosi
Schede tecniche

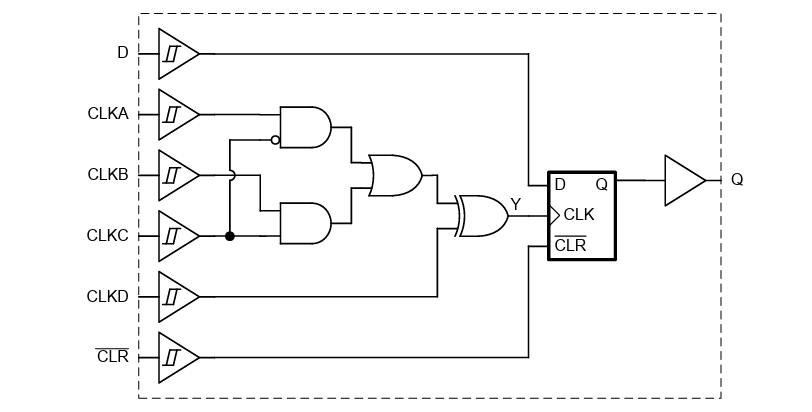

Diagramma logico (logica positiva)
Strumenti di sviluppo
Texas Instruments 14-24-LOGIC-EVM Logic Evaluation Module (EVM)
Generic evaluation module developed to support any TI logic leaded device in a 14 to 24 pin count.
Texas Instruments Modulo logico di valutazione (EVM) 14-24-NL-LOGIC-EVM
Supporta qualsiasi dispositivo logico o di traslazione in un package BQA, BQB, RGY (14-24 pin), RSV, RJW o RHL.
