Texas Instruments Driver e ricevitore di linea M-LVDS SN65MLVD203B
Il ricevitore & driver di linea differenziale a bassa tensione (M-LVDS) multipunto SN65MLVD203B di Texas Instruments è ottimizzato per funzionare a velocità di segnalazione fino a 200 Mbps. Questo dispositivo è dotato di un robusto driver e ricevitore da 3,3 V in un package QFN standard per applicazioni industriali esigenti. I pin del bus sono robusti e idonei per eventi ESD, con elevati livelli di protezione per il modello del corpo umano e specifiche di scarica dei contatti IEC. Il dispositivo combina un driver differenziale e un ricevitore differenziale (ricetrasmettitore), che opera da una singola alimentazione da 3,3 V. Il ricetrasmettitore è ottimizzato per funzionare a velocità di segnalazione fino a 200 Mbps.
Il dispositivo SN65MLVD203B di Texas Instruments presenta miglioramenti rispetto a dispositivi simili. I miglioramenti includono una velocità di risposta controllata sull'uscita del driver per aiutare a ridurre al minimo i riflessi da stub non terminati, garantendo una migliore integrità del segnale. I dispositivi sono caratterizzati per il funzionamento da -40 °C a 125 °C.
Caratteristiche
- Compatibili con lo standard TIA/EIA-899 per M-LVDS per l'interscambio di dati multipunto
- Driver di linea e ricevitore differenziale a bassa tensione da 30 Ω a 55 Ω per velocità di segnalazione fino a 200 Mbps, con frequenze di clock fino a 100 MHz
- Il ricevitore di tipo 1 incorpora 25 mV di isteresi
- Protezione I/O del bus
- HBM ±8 kV
- Scarica per contatto IEC 61000-4-2 ±8 kV
- Tempi di transizione della tensione di uscita del driver controllati per una migliore qualità del segnale
- Intervallo di tensione di modo comune da –1 V a 3,4 V che consente il trasferimento dei dati con 2 V di rumore di terra
- Pin bus ad alta impedenza quando disabilitato o VCC ≤ 1,5 V
- Dispositivo da 100 Mbps disponibile (SN65MLVD202B)
- Alternativa avanzata a SN65MLVD203
Applicazioni
- Alternativa a bassa potenza, alta velocità e breve portata a TIA/EIA-485
- Piastra base o dati multipoint cablati e trasmissione clock
- Stazioni base per cellulari
- Interruttori di ufficio centrali
- Interruttori e router di rete

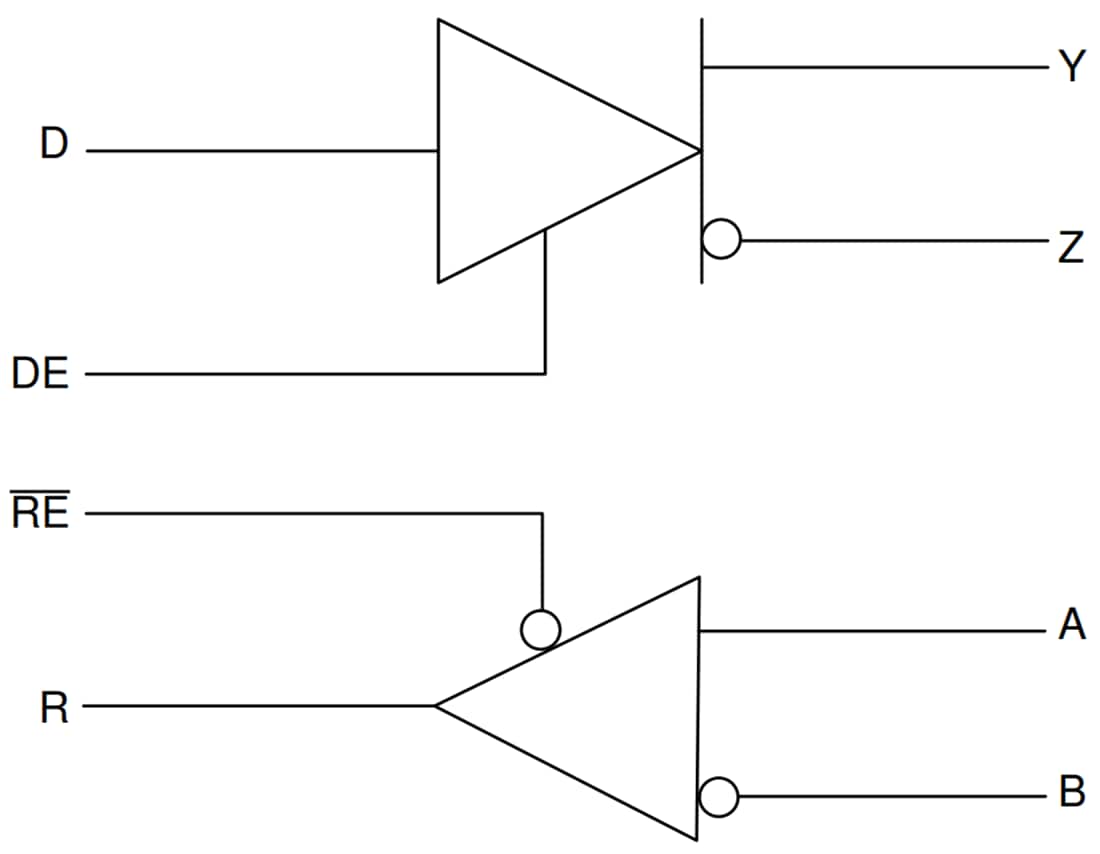

Schema semplificato
Strumento di sviluppo correlato
Texas Instruments Modulo di valutazione (EVM) M-LVDS MLVD20XBEVM
Progettati per aiutare a valutare i dispositivi di segnalazione differenziale multipunto a bassa tensione (M-LVDS).
