Texas Instruments Driver di linea SN65LBC174A-EP RS-485/RS-422
I driver quadrupli di linea differenziale SN65LBC174A-EP RS-485/RS-422 di Texas Instruments sono progettati per le applicazioni TIA/EIA-485 (RS-485), TIA/EIA-422 (RS-422) e ISO 8482. L'SN65LBC174A-EP è ottimizzato per la trasmissione bilanciata multipunto su bus a velocità di segnalazione fino a 30 milioni di bit al secondo (Mbit/s).
I supporti di trasmissione possono essere tracce di schede a circuito stampato, backplane o cavi. La massima velocità e distanza di trasferimento dei dati si basano sulle caratteristiche di attenuazione dei supporti e sull'accoppiamento del rumore all'ambiente. I dispositivi Texas Instruments SN65LBC174A-EP hanno fili di collegamento in oro, un intervallo di temperatura compreso tra -55 e +105°C e includono una finitura dei conduttori SnPb.
Caratteristiche
- VID V62/07611
- Progettati per applicazioni TIA/EIA-485, TIA/EIA-422 e ISO 8482
- Velocità di trasmissione fino a 30 Mbps
- Tempi di ritardo di propagazione <11 ns
- Basso consumo energetico in standby massimo di 1,5 mA
- Limitazione di corrente positiva e negativa del driver
- Senza problemi di accensione e spegnimento per applicazioni di inserzione di linea
- Protezione esclusione termica
- Piedinatura conforme alle norme industriali, compatibile con SN75174, MC3487, DS96174, LTC487 e MAX3042
- Supporta applicazioni mediche, aerospaziali e di difesa
- Linea di base controllata
- Un unico sito di montaggio e test
- Un unico sito di fabbricazione
- Disponibile nell'intervallo di temperatura militare (-55 °C a 125 °C)
- Ciclo di vita esteso del prodotto
- Notifica estesa di cambio prodotto
- Tracciabilità dei prodotti
Applicazioni
- Trasmissione a velocità di segnalazione fino a 30 Mbps
- Avionica, radar
- Navigazione GPS per missili
- Trasporti industriali
- Applicazioni di trasmissione dati multipunto ad alta velocità in ambienti rumorosi

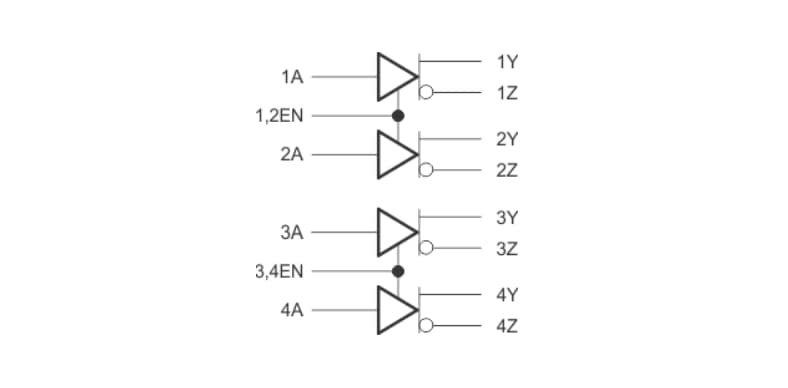

Diagramma funzionale
