Texas Instruments Interruttore CMOS a 4 canali SPDT 2:1 SN3257-Q1

L'interruttore CMOS a 4 canali SPDT 2:1 SN3257-Q1 di Texas Instruments supporta segnali ad alta velocità con basso ritardo di propagazione. Offre una configurazione dell'interruttore 2:1 (SPDT) con quattro canali, che lo rende ideale per protocolli multi-linea come SPI e I2S. Il dispositivo supporta segnali analogici e digitali bidirezionali sui pin sorgente (SxA, SxB) e drain (Dx). L'SN3257-Q1 può trasmettere segnali sopra l'alimentazione fino a VDD x 2, con una tensione massima di ingresso e uscita di 5,5 V.

L'SN3257-Q1 ha un pin EN attivo basso per abilitare e disabilitare tutti i canali simultaneamente. Quando il pin EN è LOW, uno dei due percorsi di commutazione viene selezionato in base allo stato del pin SEL. La protezione in caso di alimentazione spenta fino a 3,6 V sul percorso del segnale dell'SN3257-Q1 fornisce isolamento quando la tensione di alimentazione viene rimossa (VDD = 0 V). Senza questa funzione di protezione, gli interruttori possono fornire alimentazione di ritorno alla linea di alimentazione attraverso un diodo ESD interno e causare potenziali danni al sistema.

L'SN3257-Q1 è protetto da potenziali danni da un circuito logico di sicurezza che consente l'applicazione delle tensioni sui pin di controllo logico prima del pin di alimentazione. La compatibilità logica TTL e CMOS è garantita tramite ingressi di controllo logico con soglie compatibili con la logica da 1,8 V. Un resistore pull-down integrato sui pin logici rimuove i componenti esterni per ridurre le dimensioni e i costi del sistema.

I dispositivi Texas Instruments SN3257-Q1 sono qualificati AEC-Q100 per applicazioni per il settore automobilistico.

Caratteristiche

  • Qualificato AEC-Q100 per applicazioni per il settore automobilistico.
    • Grado di temperatura 1 (da -40°C a +125°C TA)
  • Ampio intervallo di alimentazione da 1,5 V a 5,5 V
  • Basso ritardo di propagazione di 78 ps
  • Resistenza bassa di 5 Ω
  • Larghezza di banda elevata di 1,2 GHz
  • Percorso del segnale bidirezionale
  • Supporta la tensione di ingresso oltre l'alimentazione
  • Compatibile con logica 1,8 V
  • Resistore di pull-down integrata sui pin logici
  • Logica a prova di errore
  • Protezione da spegnimento fino a segnali di 3,6 V

Applicazioni

  • Multiplazione SPI
  • Multiplazione I2S
  • Multiplazione eSIM
  • Multiplazione eMMC
  • Ripartizione memoria Flash
  • Sistemi di gestione della batteria (BMS)
  • Unità di controllo telematica (TCU)
  • Gateway telematico intelligente
  • Intrattenimento sedili posteriori
  • Unità di elaborazione del cockpit digitale
  • Unità principale per il settore automobilistico
  • Navigazione automobilistica
  • Controller di dominio ADAS
  • ECU del sistema di visualizzazione surround
  • Caricabatterie di bordo (OBC) e wireless

Esempio di applicazione

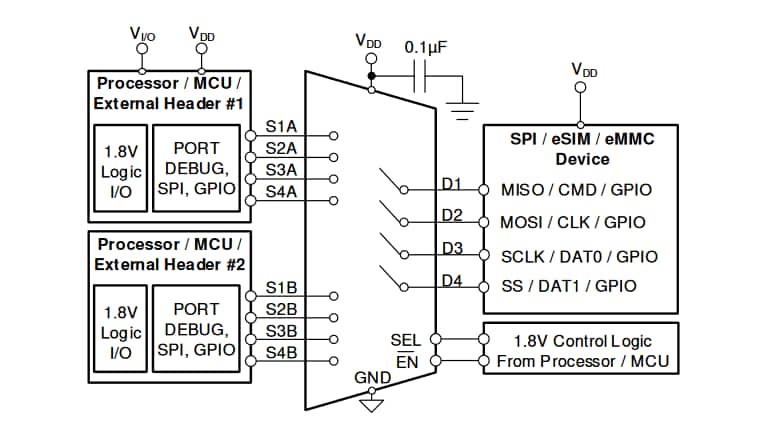

Schema di circuito di applicazione - Texas Instruments Interruttore CMOS a 4 canali SPDT 2:1 SN3257-Q1

Diagramma funzionale

Schema a blocchi - Texas Instruments Interruttore CMOS a 4 canali SPDT 2:1 SN3257-Q1

Strumento di sviluppo correlato

Texas Instruments 16DYYPWEVM Test Board

Provides a dual footprint for SOT-23 THIN (DYY) and TSSOP (PW) packages.

Learn MoreInformazioni su Texas Instruments 16DYYPWEVM Test Board View ProductsCorrelato a Texas Instruments 16DYYPWEVM Test Board
Pubblicato: 2020-04-14 | Aggiornato: 2025-03-06
