Texas Instruments Modulo di valutazione ricetrasmettitore RS485FLDPLXDRCEVM
Il modulo di valutazione (EVM) del ricetrasmettitore RS485FLDPLXDRCEVM di Texas Instruments consente una rapida prototipazione dei ricetrasmettitori full-duplex ±70 V tolleranti RS-485 di TI nel package VSON (DRC). La scheda consente di testare la comunicazione a estremità singola e differenziale con potenziali modifiche. Queste modifiche comprendono la modifica della resistenza di terminazione o l'aggiunta di una polarizzazione di modo comune al bus, per simulare le differenze di potenziale di terra riscontrate nei sistemi con cavi lunghi che condividono una linea di terra ad alta capacità di corrente. La scheda è preinstallata con un dispositivo THVD2412DRCR di Texas Instruments, che consente la comunicazione full duplex fino a 250 kbps alimentato da una connessione di alimentazione da 3 V a 5,5 V su VCC. La scheda supporta anche il collaudo di sistemi con piani di terra separati dal piano di riferimento di terra del dispositivo.
Caratteristiche
- THVD2412 preinstallato sul modulo di valutazione
- Quattro pad per il condensatore di disaccoppiamento di massa dell'alimentazione per le linee VCC, GND e EARTH
- Accesso ai segnali del bus RS-485 tramite morsettiera e pin della basetta.
- Sono disponibili pad di resistori 0603 per creare collegamenti resistivi tra le connessioni GND e EARTH per il terminale VCC.
- Diodi indicatori per i dati RX e TX, oltre a un diodo indicatore di alimentazione.
Applicazioni
- Azionamenti di motori
- Controllo e automazione industriale
- Sistemi HVAC
- Automazione per edifici
- Infrastrutture di rete
- Contatori elettrici
- Analisi dei processi
- Videosorveglianza

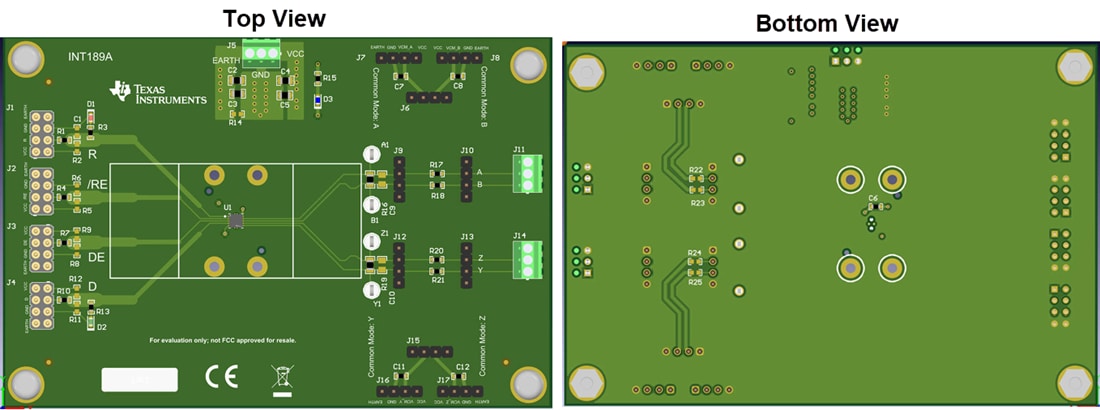

Layout della scheda
Prodotto correlato
Texas Instruments Ricetrasmettitori full duplex RS-485 THVD24x2
Ricetrasmettitori RS-422/RS-485 full-duplex protetti da guasti che funzionano con una singola alimentazione da 3 V a 5,5 V.
