Texas Instruments Riferimenti di tensione di precisione REF50x

I riferimenti di tensione di precisione REF50x di Texas Instruments sono una famiglia di riferimenti di tensione a basso rumore, bassa deriva e alta precisione. Questi riferimenti di tensione possono assorbire e fornire corrente e includono un'eccellente regolazione di linea e di carico. I riferimenti di tensione di precisione REF50x presentano una deriva massima a bassa temperatura di 2,5 ppm/°C, un'elevata precisione massima dello 0,025% e basso rumore di 0,5 μV/PP/V. I riferimenti di tensione supportano un'ampia tensione di alimentazione di 42 V, una IQ ultra-basso di 340 μA e una corrente di uscita elevata di ±10 mA. I riferimenti di tensione REF50x sono disponibili in involucri SOIC e VSSOP a 8 pin e sono specificati nell'intervallo di temperatura da -40 °C a 125 °C. Le applicazioni tipiche includono sistemi di acquisizione dati di precisione, apparecchiature di collaudo per semiconduttori, controlli di processi industriali, strumentazione medica, trasmettitori di pressione e temperatura.

I riferimenti di tensione REF50x offrono un'eccellente stabilità a lungo termine di 22 ppm dopo le prime 1000 ore (SOIC-8) e 50 ppm dopo le prime 1000 ore (VSSOP-8). Questi riferimenti di tensione sono disponibili in grado potenziato (REF50xxEI), grado elevato (REF50xxI) e grado standard (REF50xxAI).

Caratteristiche

  • Deriva a bassa temperatura (massima):
    • 2,5 ppm/°C, grado potenziato
    • 3 ppm/°C, grado elevato
    • 8 ppm/°C, grado standard
  • Alta precisione (massima):
    • 0,025%, grado potenziato
    • 0,05%, grado elevato
    • 0,1%, grado standard
  • Basso rumore:
    • 0,5 μVPP/V, grado potenziato
    • 3 μVPP/V, grado elevato/standard
  • Straordinaria stabilità a lungo termine
    • 22 ppm dopo le prime 1000 ore (SOIC-8)
    • 50 ppm dopo le prime 1000 ore (VSSOP-8)
  • Ampio supporto di tensione in ingresso:
    • 42 V, grado potenziato
    • 18 V, grado elevato/qualità
  • Corrente di uscita elevata ±10 mA
  • Intervallo di temperatura di funzionamento da -40 °C a 125 °C

Applicazioni

  • Sistemi di acquisizione dati di precisione
  • Apparecchiature di collaudo per semiconduttori
  • Controlli del processo industriale
  • Strumentazioni medicali
  • Trasmettitori di pressione e temperatura
  • Strumentazione di laboratorio e campo

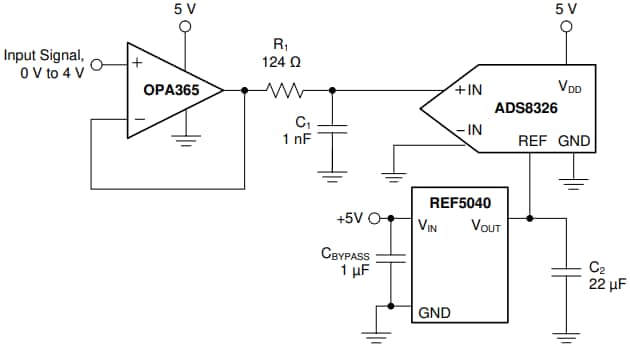

Schema

Schema - Texas Instruments Riferimenti di tensione di precisione REF50x
