Texas Instruments Modulo di valutazione del riferimento di tensione REF35

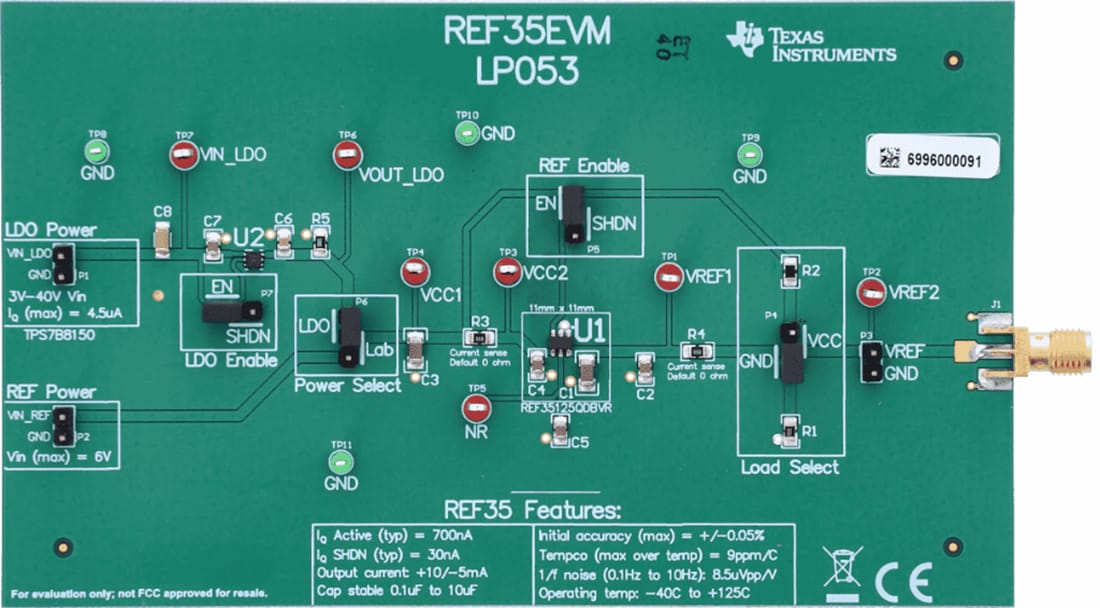

Il modulo di valutazione (EVM) del riferimento di tensione REF35 di Texas Instruments è una piattaforma per lo sviluppo del riferimento di tensione a potenza ultrabassa REF35. REF35 presenta una deriva di temperatura di 10 ppm/°C (max) e viene utilizzato principalmente come un riferimento di tensione di precisione per convertitori di dati a bassa potenza. REF35EVM presenta un ingresso V_IN ampio selezionabile dall'utente che utilizza un regolatore lineare TPS7B8150, consentendo di ampliare l'intervallo di ingresso fino a 40 V, se desiderato. Il collettore V_IN può essere collegato a un alimentatore esterno per fornire alimentazione. Tutti i pin di ingresso e di uscita di REF35 di Texas Instruments sono accessibili per il collegamento esterno tramite le basette di prova.
