Texas Instruments MCU piccolo con InstaSPIN-FOC
I microcontrollori Piccolo TMS320F28027F Texas Instruments includono lo stimatore FAST™ e le funzioni di controllo motore aggiuntive necessarie per la velocità in cascata e i cicli di torsione per un efficiente controllo orientato sul campo (FOC) trifase. Insieme ai driver periferici F2802xF nel codice utente consentono una soluzione InstaSPIN-FOC senza sensori (anche detta di self-sensing) in grado di identificare e regolare il controller della torsione e controllare in modo efficiente il motore in minuti, senza usare sensori del rotore meccanici. Questo pacchetto intero si chiama InstaSPIN-FOC. Lo stimatore FAST viene attivato dalla ROM di sola esecuzione mentre il resto delle funzioni richieste per l'InstaSPIN-FOC risiedono nella memoria utente (FLASH e RAM). InstaSPIN-FOC è stato progettato per la flessibilità, al fine di contenere una gamma di architetture software di sistema e la personalizzazione.
Caratteristiche
- High-Efficiency 32-Bit CPU
- FAST flux estimator
- InstaSPIN-FOC system solutions
- 50-MHz and 40-MHz Devices
- Single 3.3-V Supply
- Integrated Power-on Resets and Brown-out Resets
- Two Internal Zero-pin Oscillators
- Up to 22 Multiplexed GPIO Pins
- Three 32-Bit CPU Timers
- On-Chip Flash, SARAM, OTP Memory
- Code-security Module
- Serial Port Peripherals (SCI/SPI/I2C)
- Enhanced Control Peripherals
- Up to 3 Enhanced Pulse Width Modulator (ePWM) Modules for up to 6 Channels
- Enhanced Capture (eCAP)
- Analog-to-Digital Converter (ADC)
- On-Chip Temperature Sensor
- Up to 2 Comparators (280270 Only)
- 48-Pin LQFP Package
Applicazioni
- Motor Control
Video

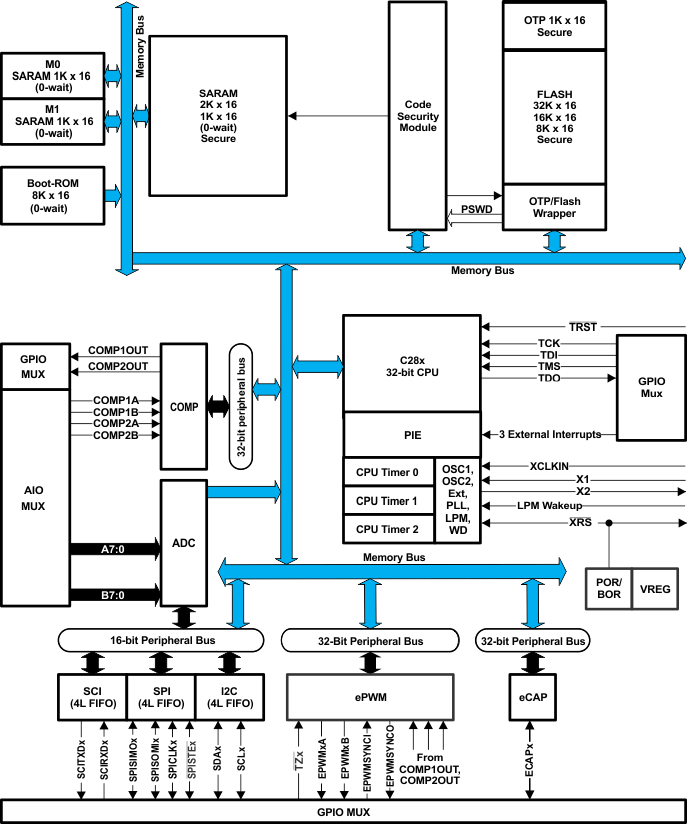

Block Diagram
Additional Resources
Pubblicato: 2013-09-03
| Aggiornato: 2025-04-08
