Texas Instruments Convertitore da ingresso PDM a uscita TDM o I²S PCMD3140
Il convertitore da ingresso PDM a uscita TDM o I2S PCMD3140 di Texas Instruments offre un campionamento simultaneo di un massimo di quattro canali digitali per l'ingresso del microfono PDM. PCMD3140 integra controllo digitale del volume programmabile, tensione di polarizzazione del microfono, anello ad aggancio di fase (PLL), filtro passa-alto programmabile (HPF), filtri biquad, modalità filtro a bassa latenza e consente frequenze di campionamento di uscita fino a 768 kHz.
Il convertitore da ingresso PDM a uscita TDM o I2S PCMD3140 di TI presenta interfacce dati seriali audio tra cui multiplazione a divisione di tempo (TDM), I2S o formati audio giustificati a sinistra (LJ). Inoltre, il dispositivo è controllato con l'interfaccia I2C o la selezione della modalità master e slave per il funzionamento dell'interfaccia bus audio.
Queste caratteristiche integrate ad alte prestazioni e la possibilità di utilizzare una singola sorgente di alimentazione da 3,3 V o 1,8 V, rendono PCMD3140 una scelta eccellente per sistemi audio con limitazioni di spazio in applicazioni di registrazione con microfono a campo lontano.
Il convertitore PCMD3140 è disponibile in un package WQFN a 20 pin ed è specificato da -40 °C a +125 °C.
Caratteristiche
- Conversione simultanea dei microfoni PDM a 4 canali
- Prestazioni del convertitore da ingresso PDM a uscita TDM o I2S:
- Intervallo dinamico di 127 dB (DR) con ingresso PDM ad alte prestazioni di quinto ordine
- Intervallo dinamico di 117dB (DR) con ingresso PDM ad alte prestazioni di quarto ordine
- Modalità di riepilogo canale, prestazioni DR con ingresso PDM ad alte prestazioni di quarto ordine:
- Riepilogo a 120 dB, 2 canali
- Uscita clock PDM programmabile da 768 kHz a 6,144 MHz
- Frequenza di campionamento di uscita programmabile (fS) da 8 kHz a 768 kHz
- Impostazioni del canale programmabili:
- Controllo del volume digitale da –100 dB a 27 dB
- Calibrazione di guadagno a risoluzione di 0,1 dB
- Calibrazione di fase a risoluzione di 163 ns
- Generazione di tensione di alimentazione o polarizzazione del microfono
- Rilevamento dell'attività vocale (VAD)
- Selezione del filtro di elaborazione del segnale a bassa latenza
- Filtri digitali programmabili HPF e biquad
- Controllo I2C
- PLL audio ad alte prestazioni integrato
- Configurazioni di impostazione del divisore di clock automatico
- Interfaccia dati seriali audio:
- Formato TDM, I2S o giustificato a sinistra (LJ)
- Lunghezza parola 16 bit, 20 bit, 24 bit o 32 bit
- Interfaccia master o slave
- Funzionamento ad alimentazione singola da 3,3 V o 1,8 V
- Funzionamento ad alimentazione I/O da 3,3 V o 1,8 V
- Consumo energetico per alimentazione da 1,8 V:
- 2,8 mW/canale a frequenza di campionamento di 16 kHz
- 3,6 mW/canale a frequenza di campionamento di 48 kHz
Applicazioni
- Videocitofono
- Altoparlanti smart
- Sicurezza degli edifici
- Telecamere di rete IP
- Dispositivo GPS di navigazione personale
- Sistemi per videoconferenze
Prodotti correlati
Texas Instruments Kit di dimostrazione delle prestazioni PCMD3140EVM-PDK
Una piattaforma per valutare le prestazioni e le capacità di PCMD3140.
Risorse aggiuntive

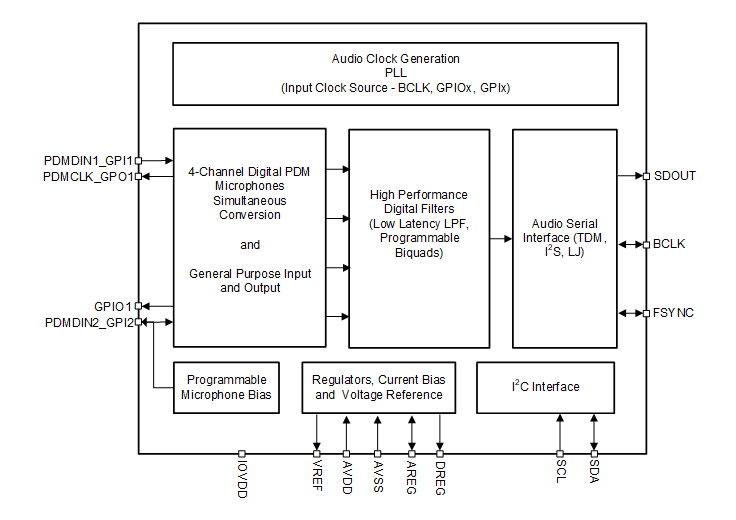

Blocco funzionale

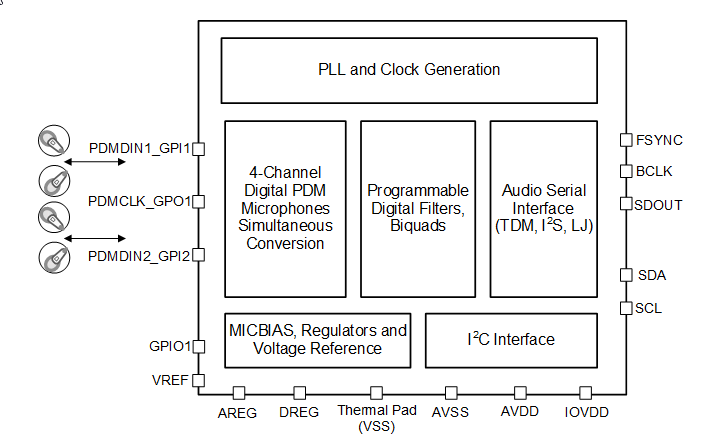

Diagramma a blocchi semplificato
