Texas Instruments ADC audio Burr-Brown™ a 2 canali PCM5120-Q1
L'ADC Audio Burr-Brown™ a 2 canali PCM5120-Q1 di Texas Instruments fornisce il campionamento simultaneo di un massimo di due canali analogici o quattro canali digitali per l'ingresso microfono a modulazione di densità di impulso (PDM). Il PCM5120-Q1 fornisce ingressi di linea e microfono e consente configurazioni di ingresso differenziali e a terminazione singola. Il dispositivo integra guadagno di canale programmabile, controllo del volume digitale, una tensione di polarizzazione del microfono programmabile, un anello ad aggancio di fase (PLL), un filtro passa-alto programmabile (HPF), filtri biquad e modalità filtro a bassa latenza. Consente frequenze di campionamento fino a 768 kHz. L'ADC fornisce multiplazione a divisione di tempo (TDM), formati audio I2S o allineati a sinistra (LJ) e può essere controllato con l'interfaccia I2C.
Queste caratteristiche ad alte prestazioni integrate, combinate con la capacità di essere alimentate da una singola alimentazione di 3,3 V o 1,8 V, rendono l'ADC PCM5120-Q1 TI la scelta ideale per sistemi audio con limitazioni di spazio in applicazioni di registrazione di microfono a campo lontano.
PCM5120-Q1 è alloggiato in un package WQFN a 20 pin ed è specificato da -40 °C a +125 °C.
Caratteristiche
- ADC multicanale ad alte prestazioni:
- Microfoni analogici a 2 canali o line-in
- Microfoni PDM digitali a 4 canali
- Fino a 2 canali microfono analogici e fino a 2 canali microfono digitali
- Prestazioni di ingresso differenziale linea ADC e microfono:
- Intervallo dinamico (DR):
- potenziatore di gamma dinamica (DRE) 120 dB abilitato
- 108 dB, DRE disabilitato
- -95 dB THD+N
- Intervallo dinamico (DR):
- Modalità di somma del canale ADC, prestazioni DR:
- 111 dB, DRE disabilitato, somma 2 canali
- Tensione di ingresso ADC:
- Ingressi a scala completa da 2 VRMS differenziali
- Ingressi a scala completa da 1 VRMS a terminazione singola
- Frequenza di campionamento ADC (fS) da 8 kHz a 768 kHz
- Impostazioni del canale programmabili:
- Guadagno del canale da 0 dB a 42 dB a incrementi di 0,5 dB
- Controllo digitale del volume da -100 dB a 27 dB
- Calibrazione guadagno con risoluzione di 0,1 dB
- Calibrazione di fase con risoluzione di 163 ns
- Generazione di tensione di alimentazione o polarizzazione del microfono programmabile
- Selezione del filtro di elaborazione del segnale a bassa latenza
- Filtri digitali programmabili HPF e biquad
- Controller automatico del guadagno (AGC)
- Rilevamento dell'attività vocale (VAD)
- Interfaccia di controllo I2C
- PLL audio ad alte prestazioni integrato
- Configurazioni di impostazione del divisore di clock automatico
- Interfaccia dati seriali audio:
- Formato di TDM, I2S o giustificato a sinistra (LJ)
- Lunghezza della parola: 16 bit, 20 bit, 24 bit o 32 bit
- Interfaccia master o slave
- Funzionamento ad alimentazione singola: 3,3 V o 1,8 V
- Funzionamento di alimentazione I/O: 3,3 V o 1,8 V
- Consumo energetico per alimentazione AVDD da 1,8 V di 9,5 mW/canale a frequenza di campionamento di 48 kHz
Applicazioni
- Cancellazione attiva del rumore nel settore automobilistico
- Unità principale per il settore automobilistico
- Intrattenimento sedili posteriori
- Unità di elaborazione cockpit digitale
- Unità di controllo telematica
Prodotti correlati
Texas Instruments Moduli di valutazione ADCx120Q1EVM-PDK r PCMD3140Q1EVM-PDK
Le EVM sono ottimali per provare le capacità dei dispositivi PCM3120-Q1 e PCMD3140-Q1.
Diagramma a blocchi semplificato

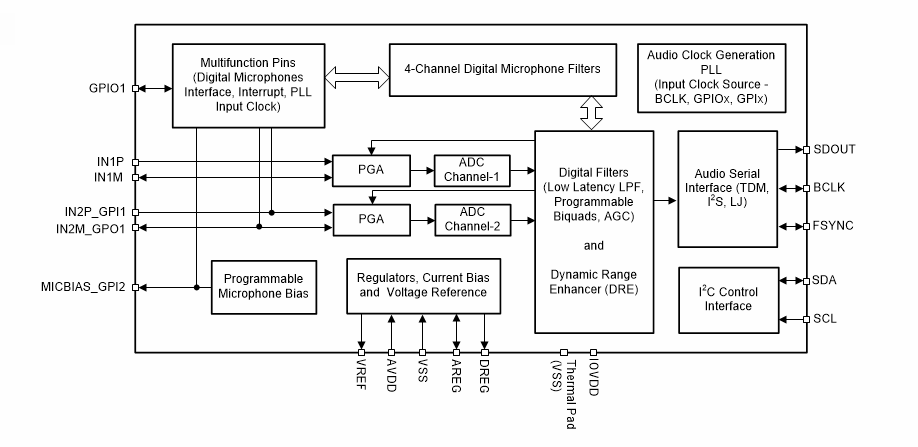

Diagramma a blocchi funzionale
Pubblicato: 2022-12-21
| Aggiornato: 2025-03-05
