Texas Instruments ADC audio controllato tramite software PCM3120-Q1
L'ADC audio controllato tramite software PCM3120-Q1 di Texas Instruments è un convertitore analogico-digitale (ADC) audio ad alte prestazioni Burr-Brown™, che fornisce campionamento simultaneo fino a due canali analogici oppure quattro canali digitali per l’ingresso microfono a modulazione di densità di impulsi (PDM).
L'ADC audio controllato tramite software PCM3120-Q1 di TI implementa ingressi di linea e microfono per configurazioni di ingresso differenziali e a terminazione singola. L'ADC integra guadagno di canale programmabile, controllo del volume digitale, una tensione di polarizzazione del microfono programmabile, un anello ad aggancio di fase (PLL), un filtro passa-alto programmabile (HPF), filtri biquad e modalità filtro a bassa latenza consentendo frequenze di campionamento fino a 768 kHz.
L'ADC supporta formati audio di multiplazione a divisione di tempo (TDM), I2S, o allineati a sinistra (LJ) e può essere controllato con l' interfaccia I2C. Queste caratteristiche ad alte prestazioni integrate, combinate con la capacità di essere alimentate da una singola alimentazione di 3,3 V o 1,8 V, rendono il dispositivo la scelta ideale per sistemi audio con limitazioni di spazio in applicazioni di registrazione di microfono a campo lontano.
PCM3120-Q1 è specificato da -40 °C a +125 °C ed è alloggiato in un package WQFN a 20 pin.
Caratteristiche
- ADC multicanale ad alte prestazioni:
- Microfoni analogici a 2 canali o line-in
- Microfoni PDM digitali a 4 canali
- Fino a 2 canali microfono analogici e fino a 2 canali microfono digitali
- Prestazioni di ingresso differenziale linea ADC e microfono:
- Intervallo dinamico (DR) di 106 dB
- THD+N -95 dB
- Modalità di somma del canale ADC, prestazioni DR 109 dB, somma a 2 canali
- Tensione di ingresso ADC:
- Ingressi a scala completa da 2 VRMS, differenziali
- Ingressi a scala completa da 1 V RMS, a terminazione singola
- Frequenza di campionamento ADC (fS) = da 8 kHz a 768 kHz
- Impostazioni dei canali programmabili:
- Guadagno del canale da 0 dB a 42 dB a incrementi di 0,5 dB
- Controllo del volume digitale da –100 dB a 27 dB
- Calibrazione guadagno con risoluzione di 0,1 dB
- Calibrazione di fase con risoluzione di 163 ns
- Generazione di tensione di alimentazione o polarizzazione del microfono programmabile
- Selezione del filtro di elaborazione del segnale a bassa latenza
- Filtri digitali programmabili HPF e biquad
- Controller automatico del guadagno (AGC)
- Rilevamento dell'attività vocale (VAD)
- Interfaccia di controllo I2C
- PLL audio ad alte prestazioni integrato
- Configurazioni di impostazione del divisore di clock automatico
- Interfaccia dati seriali audio:
- Formato TDM, I2S o allineato a sinistra (LJ)
- Lunghezza parola 16 bit, 20 bit, 24 bit o 32 bit
- Interfaccia master o slave
- Funzionamento ad alimentazione singola da 3,3 V o 1,8 V
- Funzionamento ad alimentazione I/O da 3,3 V o 1,8 V
- Consumo energetico per alimentazione AVDD da 1,8 V di 9,5 mW/canale a frequenza di campionamento di 48 kHz
Applicazioni
- Cancellazione attiva del rumore nel settore automobilistico
- Unità principale per il settore automobilistico
- Intrattenimento sedili posteriori
- Unità di elaborazione cockpit digitale
- Unità di controllo telematica
Moduli di valutazione associati
Texas Instruments Moduli di valutazione ADCx120Q1EVM-PDK r PCMD3140Q1EVM-PDK
Le EVM sono ottimali per provare le capacità dei dispositivi PCM3120-Q1 e PCMD3140-Q1.

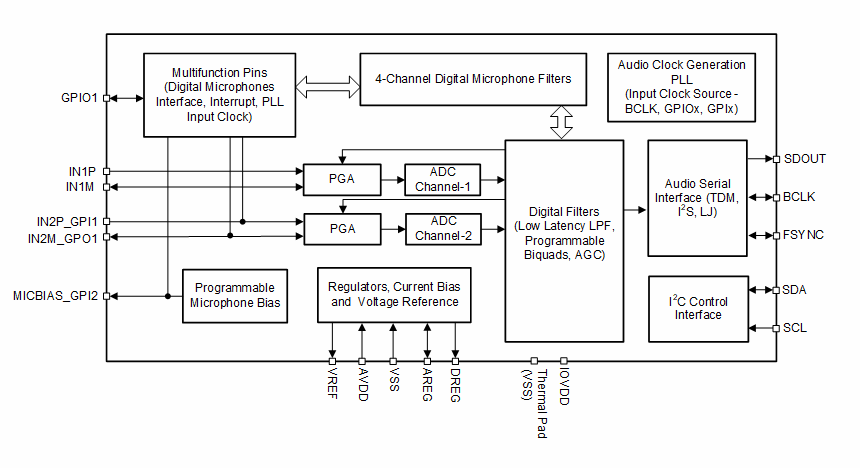

Schema a blocchi semplificato
Diagramma a blocchi funzionali
