Texas Instruments Amplificatori operazionali di e-trim™ OPAx397
Gli amplificatori operazionali (amplificatori operazionali) e-trim™ OPAx397 di Texas Instruments presentano offset ultrabasso, deriva dell'offset e corrente di polarizzazione in ingresso con funzionamento in ingresso e in uscita rail-to-rail. Oltre alla precisione CC, le prestazioni CA sono ottimizzate per una risposta transitoria a basso rumore e a stabilizzazione rapida. Queste caratteristiche rendono gli OPAx397 ideali per l'azionamento di convertitori analogico/digitale (ADC) ad alta precisione o per il buffering dell'uscita di convertitori digitale/analogico (DAC) ad alta risoluzione.
Gli amplificatori operazionali OPAx397 sono dotati della tecnologia e-trim™ di TI per raggiungere una tensione di offset ultrabassa e una deriva di tensione di offset senza tagli di ingresso o tecniche di auto-azzeramento. Questa tecnologia consente di ottenere una corrente di polarizzazione di ingresso ultrabassa per le misurazioni degli ingressi dei sensori o della corrente-tensione dei fotodiodi, creando stadi di transimpedenza ad alte prestazioni per moduli ottici o strumentazione medica.
Caratteristiche
- Bassa tensione di offset: ±60 µV (massima)
- Bassa deriva: ±0,18 µV/°C
- Bassa corrente di polarizzazione in ingresso di 10 fA
- Basso rumore: 4,4 nV/√Hz a 10 kHz
- Basso rumore 1/f: 2 µVPP (da 0,1 Hz a 10 Hz)
- Funzionamento a bassa tensione di alimentazione da 1,7 V a 5,5 V
- Bassa corrente di riposo: 1,22 mA
- Assestamento rapido: 0,75 µs (da 1 V a 0,1%)
- Velocità di risposta rapida: 4,5 V/µs
- Corrente di uscita elevata (corto circuito +65/-55 mA)
- Larghezza di banda di guadagno: 13 MHz
- Ingresso e uscita rail-to-rail
- Intervallo di temperatura specificato da -40 °C a +125 °C
- Ingressi EMI / RFI filtrati
Applicazioni
- Monitor paziente multiparametro
- Elettrocardiogramma (ECG)
- Analizzatore chimico e di gas
- Modulo ottico
- Modulo di ingresso analogico
- Analisi dei processi (pH, gas, concentrazione, forza e umidità)
- Rilevatore gas
- Videocamera di sicurezza analogica
- CC/CC commerciali
- Pulsossimetro
- Interconnessione CC (lungo raggio, sottomarino)
- Acquisizione dati (DAQ)

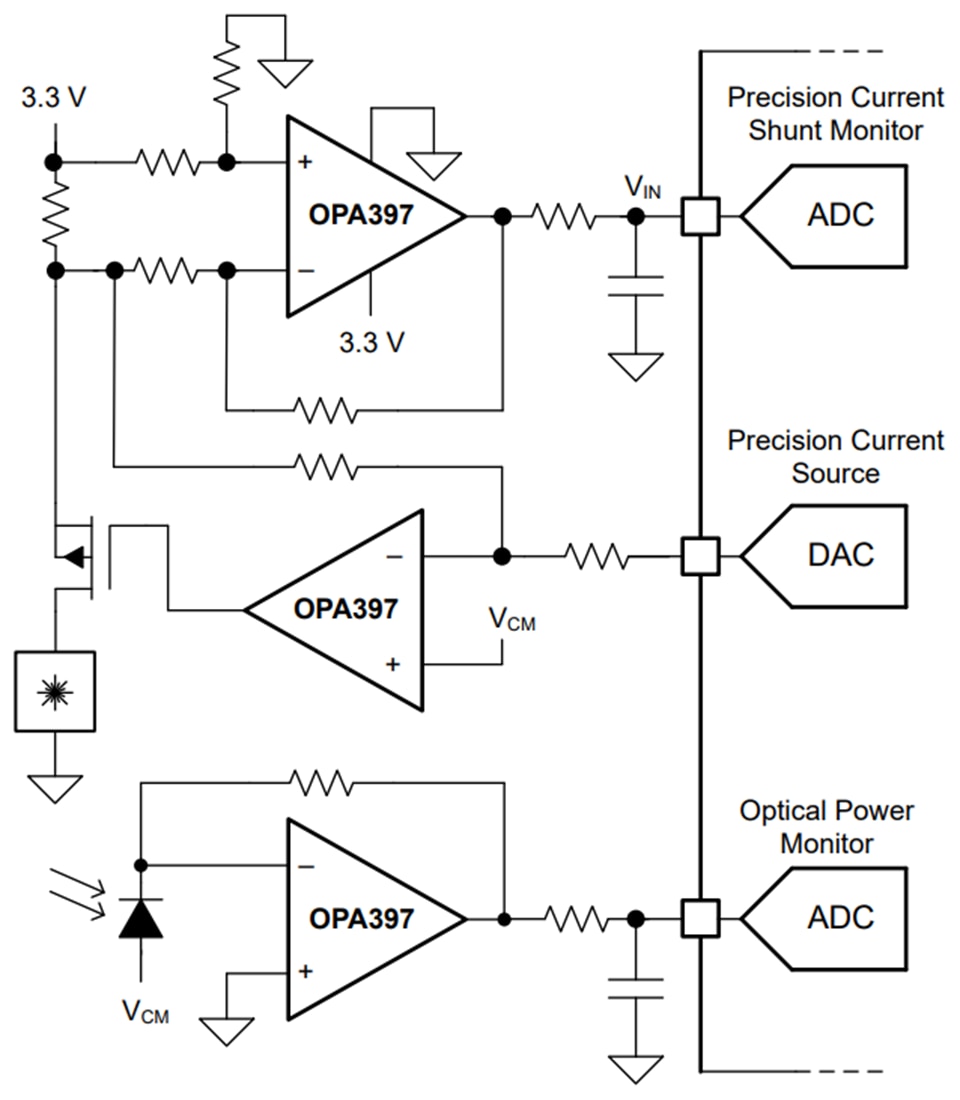

Applicazioni nei moduli ottici
Strumenti di sviluppo correlati
Texas Instruments Universal DIY Amplifier Circuit EVMs
Provides engineers and do it yourselfers (DIYers) with real-world amplifier circuits.
