Texas Instruments Modulo di valutazione degli amplificatori operazionali (EVM) OPA593EVM
Il modulo di valutazione dell'amplificatore operazionale (EVM) OPA593EVM di Texas Instruments offre una piattaforma per valutare l'amplificatore operazionale ad alta tensione e ad alta corrente OPA593. I diversi componenti consentono di realizzare le più comuni configurazioni di circuito dell'amplificatore operazionale, compresa una pompa di corrente Howland migliorata. Il layout PCB e i componenti del modulo di valutazione possono essere adattati a variazioni di questi circuiti applicando un po' di immaginazione.
Con questo modulo di valutazione, l'OPA593EVM di Texas Instruments può essere facilmente configurato come amplificatore non invertente, invertente, differenziale o pompa di corrente Howland migliorata (convertitore V-I). Il circuito dell'utente è realizzato su un assemblaggio PCB di 13,4 cm di larghezza × 10,8 cm di lunghezza × 3,2 cm di altezza che ospita l'OPA593DNT in un package SON (12) a 12 conduttori, 4 mm × 4 mm. I modelli di rame di qualità superiore, interno e inferiore del PCB del modulo di valutazione, che si trovano al di sotto e si estendono verso l'esterno del package, sono ottimizzati come un efficace dissipatore di calore. Il design della scheda trasferisce il calore dall'amplificatore operazionale al rame circostante e quindi all'aria, contribuendo a raffreddare la matrice dell'amplificatore operazionale.
Caratteristiche
- Il design flessibile consente di utilizzare le più comuni configurazioni di circuito
- Facile accesso ai nodi, ai punti di test e alle morsettiere pertinenti
- Include la protezione contro l'inversione dell'alimentazione e il contraccolpo del carico induttivo in uscita
- Le tracce e il piano della scheda PC offrono una buona capacità di dissipazione del calore, adatta a molte applicazioni

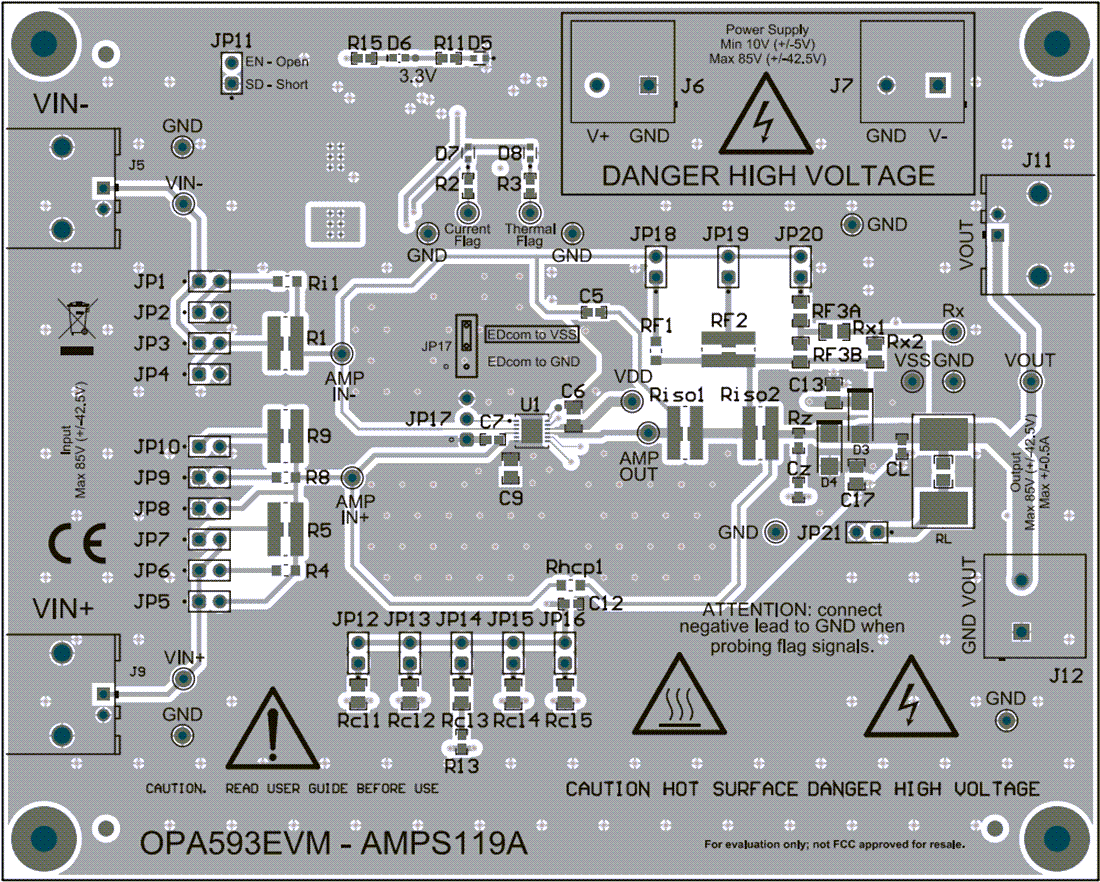

Layout della scheda
Prodotto correlato
Texas Instruments Amplificatore operazionale di precisione OPA593
Amplificatore operazionale di potenza ad alta tensione, alta precisione, ampia larghezza di banda, alta corrente di uscita, stabile a guadagno unitario.
