Texas Instruments Modulo di valutazione OPA2391DSBGAEVM
Il modulo di valutazione OPA2391DSBGAEVM di Texas Instruments consente agli utenti di collegare OPA2391YBJ a una piattaforma di test PDIP con presa per provare OPA2391. Inoltre, il pin di abilitazione viene eseguito fino a un punto di prova sul livello superiore per utilizzare la funzione di abilitazione OPA2391.
Il modulo di valutazione OPA2391DSBGAEVM TI trasforma il package DSBGA doppio compatto in un amplificatore operazionale PDIP di facile utilizzo, standard, doppio, a 300 mil. Il pin ENABLE (EN), che non si trova in un package PDIP comune, è collegato a un punto di prova separato e consente la valutazione della funzione di abilitazione. La PCB può essere utilizzata in una presa PDIP a doppio amplificatore standard o come collegamento individuale a ogni bump sull'OPA2392YBJ.
Caratteristiche
- Interfaccia di facile utilizzo per package DSBGA-PDIP
- Tensione offset ultra bassa
- Pin di abilitazione separato
Layout della PCB

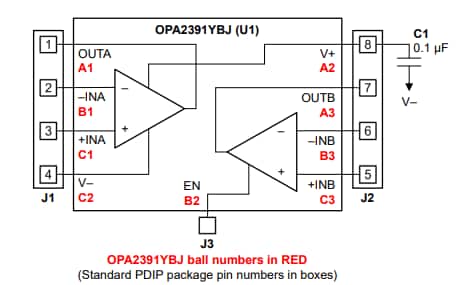

Schemi
Pubblicato: 2022-12-07
| Aggiornato: 2022-12-23
