Amplificatori di rilevamento corrente a guadagno fisso LMP8602/LMP8603 da 60 V dei prodotti National di Texas Instruments

Amplificatori di rilevamento corrente a guadagno fisso LMP8602/LMP8603 da 60 V National Products di Texas Instruments

Gli amplificatori di rilevamento corrente a guadagno fisso da 60 V LMP8602 e LMP8603 di Texas Instruments amplificano e filtrano piccoli segnali differenziali in presenza di alte tensioni di modo comune. L'intervallo di tensione di modo comune in ingresso di questi dispositivi TI è compreso tra -22 V e +60 V, se utilizzati con un unico alimentatore da 5 V. Con un'alimentazione da 3,3 V, l'intervallo è compreso tra -4 V e +27 V. Gli amplificatori di rilevamento corrente a guadagno fisso LMP8602 e LMP8603 TI fanno parte della famiglia LMP® e sono ideali per le applicazioni di rilevamento di corrente unidirezionale e bidirezionale. Il dispositivo LMP8602 ha un guadagno esatto di 50x mentre il dispositivo LMP8603 di 100x. Queste cifre accurate sul guadagno consentono di azionare l'ADC in modo ottimale nella maggior parte delle applicazioni mirate. I dispositivi LMP8602Q e LMP8603Q dispongono di processi di produzione e assistenza avanzati per il mercato automobilistico, comprese le metodologie di rilevamento dei difetti.

Caratteristiche
  • Se non altrimenti specificato, valori tipici a TA=25 °C, VS=5,0 V, Guadagno=50x (LMP8602), Guadagno=100x (LMP8603)
  • TC VOS: 10 μV/°C (max)
  • CMRR: 90 dB min
  • Tensione di offset di ingresso: 1 mV max.
  • CMVR a VS=3,3 V: −da 4 V a 27 V
  • CMVR a VS=5,0 V: da −22 V a 60 V
  • Intervallo temperature ambiente di funzionamento: da -40 °C a +125 °C
  • Funzionamento bidirezionale con alimentazione singola
  • Limiti min./max. testati al 100%
Applicazioni
  • Rilevamento di corrente con configurazione del driver a monte e a valle
  • Misurazione di corrente bidirezionale
  • Circuito di corrente a conversione di tensione
  • Controllo iniezione carburante automobilistico
  • Controllo trasmissioni
  • Servosterzo
  • Sistema di gestione batteria

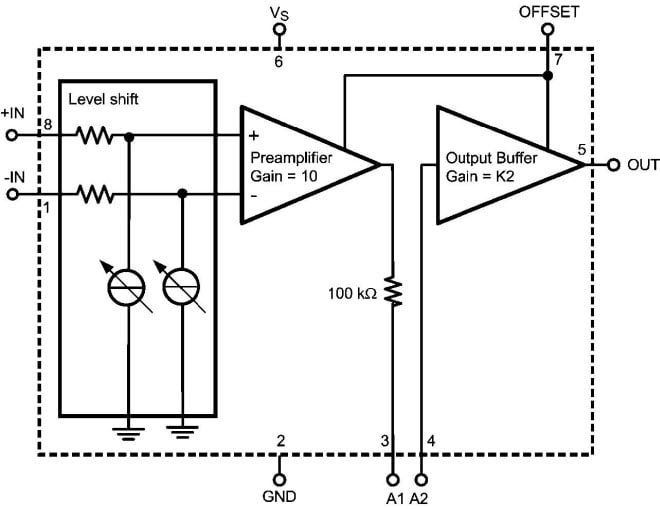

Diagramma a blocchi
Diagramma a blocchi

Applicazioni tipiche

Applicazioni tipiche
  • Texas Instruments
Pubblicato: 2012-03-05 | Aggiornato: 2022-03-11
