Texas Instruments Modulo di valutazione (EVM) M-LVDS MLVD20XBEVM
Il modulo di valutazione (EVM) di segnalazione differenziale multipunto a bassa tensione (M-LVDS) MLVD20XBEVM di Texas Instruments è progettato per aiutare a valutare i dispositivi M-LVDS. I dispositivi SN65MLVD203B e SN65MLVD204B, nel package RUM, sono installati sulla scheda di circuito. Gli altri dispositivi M-LVDS valutati con questo modulo di valutazione sono impronta di SN75ALS180 e SN75176. Questi ingombri standard del settore consente al progettista di configurare facilmente le parti in un bus dei dati simplex o semiduplex. Si tratta di tutti dispositivi standard compatibili con TIA/EIA−899 MLVDS. Sebbene inizialmente progettati per applicazioni semiduplex o multipunto, i dispositivi M-LVDS non sono esclusi dall'uso in una configurazione point-to-point o multidrop. In queste configurazioni, l'unità di corrente aggiuntiva fornita da un driver M-LVDS offre un vantaggio evidente.
MLVD20XBEVM di Texas Instruments è stato progettato con la sezione driver e ricevitore individuali (U1) su una metà della scheda e la sezione ricetrasmettitore (U3) sull'altra metà nel package RUM. U2 e U4 sono disinstallati per impostazione predefinita ma possono essere installati se si valutano i dispositivi supportati. Il modulo di valutazione fornito incorpora un resistore di terminazione di 100 Ω a ogni uscita del driver, ingresso del ricevitore e I/O del ricetrasmettitore. Questa funzione consente all'utente di valutare un singolo driver, ricevitore o ricetrasmettitore collegato allo stesso modulo di valutazione senza dover gestire una linea di trasmissione o I/O aggiuntivi. Il modulo di valutazione dispone di un resistore di terminazione da 100 Ω aggiuntivo e non installato su ogni uscita del driver, ingresso del ricevitore e I/O del ricetrasmettitore che può essere installato in base alla configurazione desiderata. Inoltre, ogni uscita del ricevitore sarà pari a un decimo del valore effettivo se misurata al connettore SMA a causa del resistore di 453 Ω in serie con l'uscita. Il resistore è installato come limite di corrente per la terminazione in un carico di 50 Ω.
I jumper sono inclusi per consentire alle due sezioni del modulo di valutazione di condividere la stessa potenza e la stessa messa a terra o di uscire da alimentatori indipendenti. Le variazioni di terra o gli offset di modo comune possono essere introdotti rimuovendo questi jumper e utilizzando alimentatori separati.
Contenuto del kit
- PCB MLVD20XBEVM con SN65MLVD203BRUM e SN65MLVD204BRUM installati

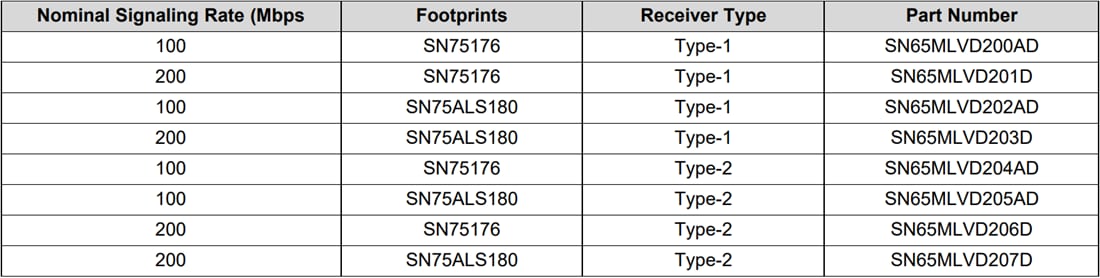

Dispositivi supportati
