Texas Instruments Driver di porta trifase BLDC MCF8329A/MCF8329A-Q1

I driver di porta trifase FOC MCF8329A/MCF8329A-Q1 della Texas Instruments offrono una soluzione FOC senza sensori, a singolo chip e senza codice, per applicazioni che guidano motori brushless-DC (BLDC) o motori sincroni con magneti permanenti (PMSM). Il MCF8329A/MCF8329A-Q1 fornisce tre driver di porta a mezzo ponte. Ognuno di essi è in grado di guidare MOSFET di potenza a canale N di tipo high-side e low-side. Il dispositivo utilizza un circuito bootstrap che genera le tensioni di pilotaggio del gate corrette utilizzando una pompa di carica interna. Questa funzionalità migliora i MOSFET high-side. È inclusa una pompa di ricarica per supportare un duty cycle del 100%. L'MCF8329A/MCF8329A-Q1 supporta un ampio intervallo di alimentazione in ingresso compreso tra 4,5 V e 60 V e può funzionare con un unico alimentatore.

La configurazione dell'algoritmo può essere memorizzata in una EEPROM non volatile, che consente al dispositivo di funzionare in modo autonomo una volta configurato. La corrente del motore viene rilevata utilizzando un amplificatore di rilevamento della corrente integrato che supporta un singolo resistore di shunt esterno. Il MCF8329A di Texas Instruments integra numerose funzionalità di protezione per proteggere il dispositivo, il sistema e il motore da eventi di guasto.

Caratteristiche

  • AEC-Q100 qualificato per applicazioni per il settore automobilistico con una temperatura grado-1 di -40 °C ≤ TA ≤ 125 °C (MCF8329A-Q1)
  • Driver gate BLDC Trifase con algoritmo di controllo del motore senza sensori integrato
    • Controllo orientato al campo a shunt singolo senza codice
    • Supporta fino a 1,8 kHz (frequenza elettrica)
    • Supporta il controllo dell'indebolimento del flusso
    • Supporto anti-vento in avanti e inverso
    • Analogico, PWM, freq., o ingresso di controllo basato su I2C
    • Opzioni di avvio e arresto del motore configurabili
    • Controllo della velocità o della potenza o della corrente in circuito chiuso opzionale, o controllo dell'indice di modulazione
    • Supporto del profilo di riferimento configurabile 5-point
    • La sovratensione anti-tensione previene la sovratensione
    • Migliori prestazioni acustiche con compensazione automatica dei tempi morti
    • Supporta la coppia massima per ampere (MTPA)
    • Misurazione della forza EMF posteriore del motore offline
    • Monitoraggio variabile tramite DACOUT
  • Gate driver trifase da 65 V
    • Pilota tre MOSFET a canale N a monte e tre a valle, tensione di funzionamento da 4,5 V a 60 V
    • Supporta il duty cycle PWM al 100%
    • Architettura gate driver basata su Bootstrap
    • Corrente sorgente/dissipazione di picco massima: 1 A/2 A
  • Amplificatore di rilevamento della corrente integrato
    • Guadagno regolabile (5 V/V, 10 V/V, 20 V/V, 40 V/V)
  • Modalità di standby a bassa potenza
    • 5 µA (massimo) a VPVDD = 24 V, TA = 25 °C
  • Precisione del circuito della velocità <3% con="" clock="">
  • Memoria non volatile configurabile (EEPROM) per memorizzare la configurazione del dispositivo
  • Supporta fino a 75 kHz di frequenza PWM per supporto motore a bassa induttanza
  • LDO accurato (AVDD) 3,3 V ±3%, supporto 50 mA con AVDD collegato a VREG
  • Percorso di spegnimento driver indipendente (DRVOFF)
  • Spettro esteso per la mitigazione EMI
  • Una suite di funzionalità di protezione integrate
    • Blocco di sottotensione di alimentazione (UVLO)
    • Rilevamento del blocco motore (3 tipi diversi)
    • Protezione da sovracorrente (OCP)
    • Arresto termico (TSD)
    • Pin di indicazione delle condizioni di guasto (nFAULT)
    • Diagnostica opzionale dei guasti tramite l'interfaccia I2C

Applicazioni

  • Moduli motore brushless CC (BLDC)
  • Aspirapolvere senza fili
  • Pompe per lavatrici e lavastoviglie
  • Ventole e pompe per elettrodomestici
  • Utensili da giardino senza fili ed elettrici, tosaerba

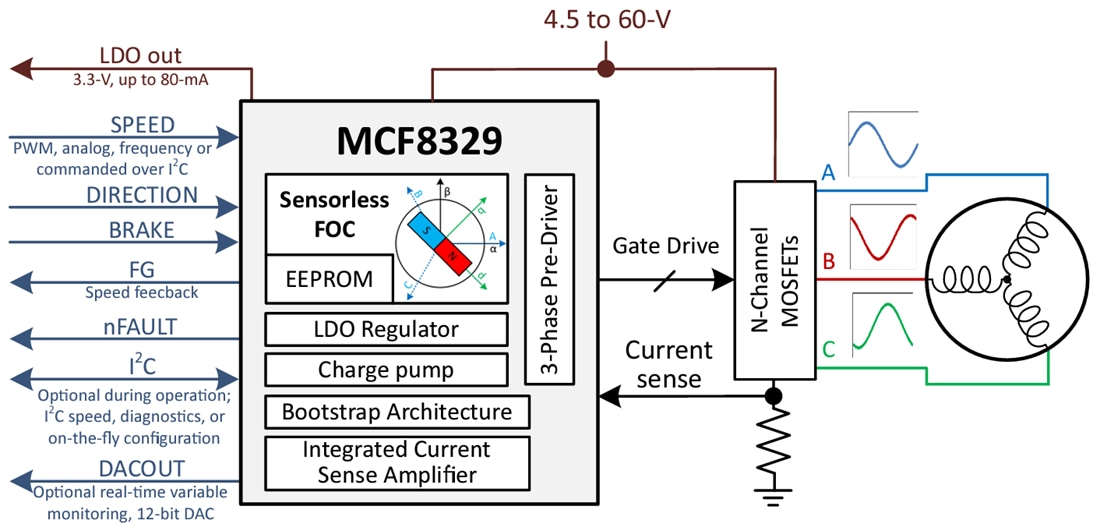

Schematico semplificato

Schema - Texas Instruments Driver di porta trifase BLDC MCF8329A/MCF8329A-Q1

Strumenti di sviluppo

Texas Instruments Modulo di valutazione (EVM) del driver MCF8329RRYEVM

Consente agli utenti di valutare le prestazioni di un driver per motori MCF8329 nel package VQFN da 32 pin.
