Texas Instruments Convertitore step-down LV14240 SIMPLE SWITCHER®
Il convertitore step-down LV14240 SIMPLE SWITCHER® di Texas Instruments offre un ampio intervallo di ingresso da 4 V a 40 V, sviluppato per varie applicazioni industriali e automobilistiche con condizionamento dell’alimentazione da fonti non regolate. Il regolatore step-down LV14240, 40 V 2 A è dotato di un MOSFET a monte integrato con un’ampia gamma di frequenze di commutazione regolabili per efficienza o dimensioni dei componenti esterni ottimizzate.
Il convertitore LV14240 di TI è dotato di una compensazione interna del loop che riduce al minimo i componenti esterni del dispositivo. Un ingresso di abilitazione di precisione permette la semplificazione del controllo del regolatore e del sequenziamento dell'alimentazione del sistema. L'LV14240 ha anche opzioni di protezione integrate come il limite di corrente ciclo per ciclo, il rilevamento termico, lo spegnimento dovuto alla eccessiva dissipazione di potenza e la protezione da sovratensione in uscita.
Caratteristiche
- Prodotto più recente disponibile – Convertitore buck sincrono LMR51420 2 A da 4,5 V a 36 V
- Per tempi di immissione sul mercato più rapidi – Modulo di potenza buck sincrono 2 A TLVM13620 da 3,6 V a 36 V
- Intervallo di ingresso da 4 V a 40 V
- Corrente di uscita continua 2 A
- MOSFET a monte da 100 mΩ
- 100 ns di tempo minimo
- Controllo modalità corrente
- Frequenza di commutazione regolabile da 200 kHz a 2 MHz
- Sincronizzazione di frequenza con clock esterno
- Compensazione interna per facilità d'uso
- Supporto per il funzionamento a ciclo di lavoro elevato
- Ingresso di abilitazione di precisione
- Corrente di spegnimento 1 µA
- Avvio progressivo esterno
- Protezione termica, da sovratensione e cortocircuiti
- SOIC a 8 pin con package PowerPAD™
Applicazioni
- Regolazione batteria automobilistica
- Alimentatori industriali
- Sistemi di telecomunicazioni e comunicazione dati

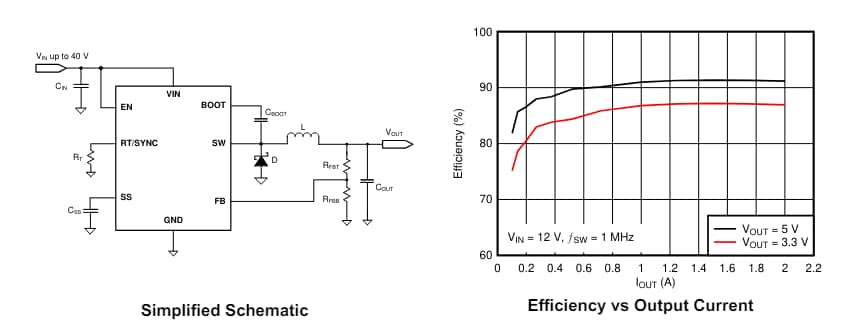

Schematico
Diagramma a blocchi funzionale
