Texas Instruments Modulo di valutazione (EVM) per driver LED LP8864EVM

Il modulo di valutazione (EVM) per driver LED LP8864EVM di Texas Instruments aiuta i progettisti a valutare le caratteristiche, il funzionamento e le prestazioni del driver LED LP8864(S)-Q1. LP8864(S)-Q1 è un driver LED ad alta efficienza a 4 canali per la retroilluminazione a LED dei display del settore automobilistico. LP8864(S)-Q1 di Texas Instruments integra un controller boost o SEPIC e quattro dissipatori di corrente ad alta precisione. Il controller boost ha un controllo adattivo della tensione di uscita in base alle tensioni di margine dei dissipatori di corrente del LED. I quattro dissipatori di corrente supportano lo spostamento di fase che viene regolato automaticamente in base al numero di canali in uso. La luminosità del LED può essere controllata tramite l'interfaccia I²C o l'ingresso PWM. Il prodotto supporta anche numerose funzioni di rilevamento dei guasti.

Caratteristiche

Intervallo di tensione di ingresso da 3 V a 48 V
Controller boost fino a 48 V_OUT
Supporta il dimming PWM a spostamento di fase integrato, il dimming ibrido, il dimming di corrente e la modalità di dimming PWM diretto

Quattro dissipatori di corrente ad alta precisione
Luminosità LED controllata a livello globale tramite interfaccia I²C o ingresso PWM
Diagnostica guasti estesa

Contenuto del kit

Modulo di valutazione LP8864EVM
Kit USB2ANY

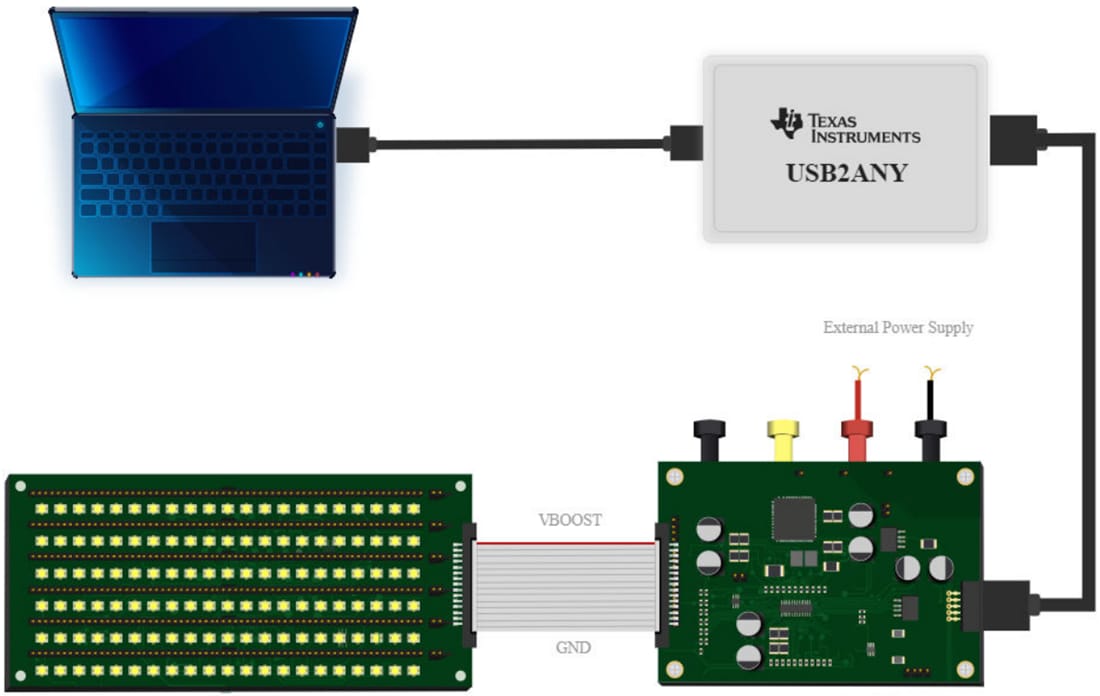

Apparecchiature necessarie

Alimentazione CC (24 V o superiore, 6 A o superiore)
Cavo LED (cavo a nastro a 5 posizioni)

PC per eseguire il software GUI
Software GUI

Applicazioni

Retroilluminazione per
- Infotainment per automobili
- Cluster di strumenti per il settore automobilistico
- Specchi intelligenti
- Head-Up Display (HUD)
- Display informativi centrali (CID)
- Navigazione audio-video (AVN)
