Texas Instruments Driver per matrice di LED 4×18 LP5864
I driver per matrice di LED 4×18 LP5864 di Texas Instruments sono progettati per una migliore esperienza utente di animazione e finalità di indicazione in una matrice LED con una soluzione di dimensioni ridotte. LP5864 integra 18 dissipatori di corrente costante con N (N = 1/2/4/6/8/11), MOSFET in commutazione per supportare i punti LED N × 18 o i LED RGB N × 6. LP5864 integra 4 MOSFET per un massimo di 72 punti LED o 24 LED RGB.
I driver per matrice di LED 4×18 LP5864 di TI supportano metodi di dimming analogici e PWM. Il dispositivo può regolare ogni punto LED con 256 passaggi per il dimming analogico. I generatori PWM integrati, configurabili a 8 o 16 bit, forniscono un controllo del dimming senza disturbi e senza rumore per il dimming PWM. Ogni punto LED può anche essere mappato arbitrariamente in un gruppo PWM a 8 bit per ottenere contemporaneamente il controllo del dimming.
I driver LED LP5864 implementano una SRAM indirizzabile completa per ridurre al minimo il traffico di dati. Il circuito per la cancellazione è integrato per eliminare le immagini fantasma sia a monte che a valle. LP5864 fornisce anche funzioni di rilevamento aperto e corto LED.
Il driver LED LP5864 è disponibile in un package da 4 mm × 4 mm 32-VQFN con un'interfaccia I2C a 1 MHz (massimo) o un'interfaccia SPI a 12 MHz (massimo).
Caratteristiche
- Topologia a matrice di LED:
- 18 dissipatori di corrente costanti con 4 interruttori di scansione per 72 punti LED
- Configurabile per da 1 a 4 interruttori di scansione
- Intervallo di tensione operativa:
- Intervallo da 2,7 V a 5,5 V VCC/VLED
- I pin logici sono compatibili con 1,8 V, 3,3 V e 5 V
- 18 dissipatori di corrente costanti ad alta precisione:
- Da 0,1 mA a 50 mA per dissipatore di corrente quando VCC ≥ 3,3V
- Errore da dispositivo a dispositivo di ±5%
- Errore da canale a canale di ±5%
- Spostamento di fase per una potenza transitoria bilanciata
- Consumo energetico estremamente basso:
- ICC ≤ 2uA quando EN = modalità di spegnimento bassa
- ICC ≤ 10uA quando EN = alto e CHIP_EN = 0 (dati memorizzati) modalità standby
- ICC = 3mA (tipico) con corrente di canale = 5mA modalità attiva
- SRAM completamente indirizzabile per ridurre al minimo il traffico di dati
- Rilevamento individuale di punti LED aperti e corti
- Opzioni di dimming flessibili:
- Controllo ON e OFF individuale per ciascun punto LED
- Dimming analogico (controllo del guadagno di corrente)
- Impostazione corrente massima globale a 3 bit (MC) per tutti i punti LED
- 3 gruppi di impostazioni CC (Color Current) a 7 bit per rosso, verde e blu
- Impostazione individuale per Corrente Punto (DC) a 8 bit per ciascun punto LED
- Dimming PWM con frequenza priva di rumori udibili
- Dimming PWM globale a 8 bit per tutti i punti LED
- 3 gruppi programmabili di dimming PWM a 8 bit per la mappatura arbitraria dei punti LED
- Dimming PWM individuale a 8 o 16 bit per ciascun punto LED
- Deghosting e compensazione di scarsa luminosità
- Opzioni di interfaccia:
- 1 MHz (max.) Interfaccia I2C quando IFS = Basso
- 12 MHz (max.) Interfaccia SPI quando IFS = Alto
Applicazioni
- Animazione a LED e indicazione per:
- Tastiere, mouse e accessori di gaming
- Elettrodomestici di grandi dimensioni e smart home
- Altoparlanti intelligenti, altoparlanti cablati e wireless
- Mixer Audio, apparecchiature DJ e di trasmissione
- Apparecchiature di accesso, interruttori e server
- Dissipatori di corrente costante per modulo ottico
Scheda di valutazione associata
Texas Instruments Modulo di valutazione driver (EVM) LP5860EVM
Utilizzato per valutare le caratteristiche, il funzionamento e l'uso del driver a matrice di LED LP5860.

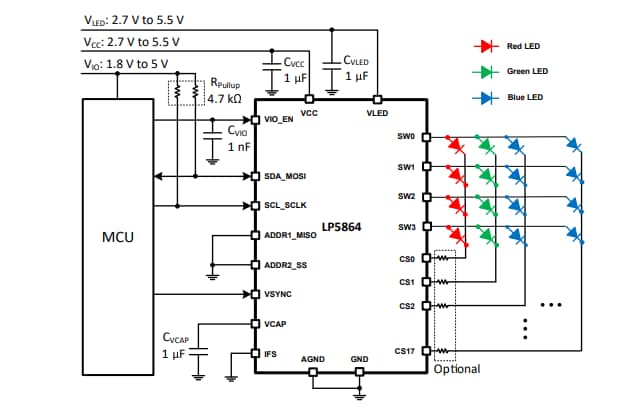

Schema semplificato
Schema a blocchi
