Texas Instruments Convertitori buck LMR51430 SIMPLE SWITCHER®

I convertitori buck LMR51430 SIMPLE SWITCHER^® di Texas Instruments sono facili da usare con la capacità di pilotare fino a 3 A di corrente di carico. Offrendo un ampio intervallo di ingresso da 4,5 V a 36 V, LMR51430 è ideale per una gamma completa di applicazioni industriali per il condizionamento dell'alimentazione da una sorgente non regolata. La frequenza di commutazione di 500 kHz e 1,1 MHz sul dispositivo supporta l'uso di induttori relativamente piccoli che consentono di ottimizzare le dimensioni della soluzione.

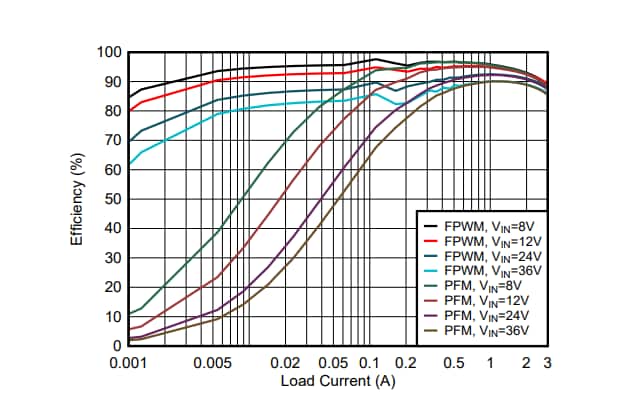

I convertitori buck LMR51430 TI forniscono una versione PFM per ottenere un'alta efficienza a un carico leggero e una versione FPWM per raggiungere una frequenza costante e un'ondulazione di tensione di uscita ridotta sull'intero intervallo di carico. Il dispositivo richiede componenti esterni minimi con circuiti di avvio progressivo e compensazione implementati internamente. Inoltre, LMR51430 offre funzioni di protezione integrate, tra cui il limite di corrente ciclo per ciclo, la protezione dai cortocircuiti in modalità a singhiozzo e lo spegnimento termico in caso di dissipazione eccessiva di potenza.

LMR51430 è alloggiato in un package SOT-23 a 6 pin.

Caratteristiche

Compatibile con la sicurezza funzionale
- Documentazione disponibile per facilitare la progettazione del sistema di sicurezza funzionale
Configurato per applicazioni industriali robuste
- Intervallo tensioni di ingresso da 4,5 V a 36 V
- Corrente continua in uscita da 3 A
- Tempo minimo di accensione di 70 ns
- Opzioni di frequenza di commutazione fissa di 500 kHz e 1,1 MHz
- Intervallo della temperatura di giunzione da -40 °C a + 150 °C
- Duty cycle massimo 98%
- Avvio con uscita pre-polarizzata
- Protezione interna da corto circuito con modalità a singhiozzo
- Riferimento di tensione di tolleranza ±1,5%
- Abilitazione di precisione

Soluzione di dimensioni ridotte e facilità d'uso
- Raddrizzamento sincrono integrato
- Compensazione interna per facilità d'uso
- Package SOT-23
Compatibile pin-to-pin con TPS54202 e TPS54302
Sono disponibili le opzioni PFM e PWM forzata (FPWM)
Crea un design personalizzato utilizzando LMR51430 con WEBENCH® Power Designer
