Texas Instruments Modulo di valutazione LMKDB1104EVM
Il modulo di valutazione LMKDB1104EVM di Texas Instruments è sviluppato per fornire una rapida impostazione per valutare il buffer LP-HCSL LMKDB1104. LMKDB1104 supporta PCIe Gen 1 a Gen 6 ed è conforme a DB2000QL. La scheda a circuito stampato (PCB) include diversi ponticelli e una connessione USB, consentendo all' LMKDB1104 di programmare e impostare l’utente desiderati.
Il modulo di valutazione LMKDB1104EVM di TI fornisce flessibilità per test di conformità, prototipazione del sistema e valutazione delle prestazioni del buffer LMKDB1104.
Caratteristiche
- Buffer compatibile con PCIe da Gen 1 a Gen 6 e DB2000QL
- Opzioni di alimentazione esterna e USB
- Programmabilità tramite l’interfaccia utente grafica (GUI) con software TICS Pro
- Abilitazione/disabilitazione all'uscita tramite i controlli dei pin
Applicazioni
- Elaborazione ad alte prestazioni
- Scheda madre del server
- NIC/SmartNIC
- Acceleratore hardware
Specifiche
- Frequenza di funzionamento
- Da 1 MHz a 400 MHz (disabilitazione uscita automatica (AOD) disabilitata)
- Da 25 MHz a 400 MHz (disabilitazione uscita automatica (AOD) abilitata)
- Temperatura ambiente da -40 °C a 105 °C
- Alimentatore 1,8 V ± 10%, 3,3 V ± 10%
- Formato di uscita LP-HCSL
Contenuto del kit
- LMKDB1104EVM scheda
- Cavo Mini-USB da 3 piedi

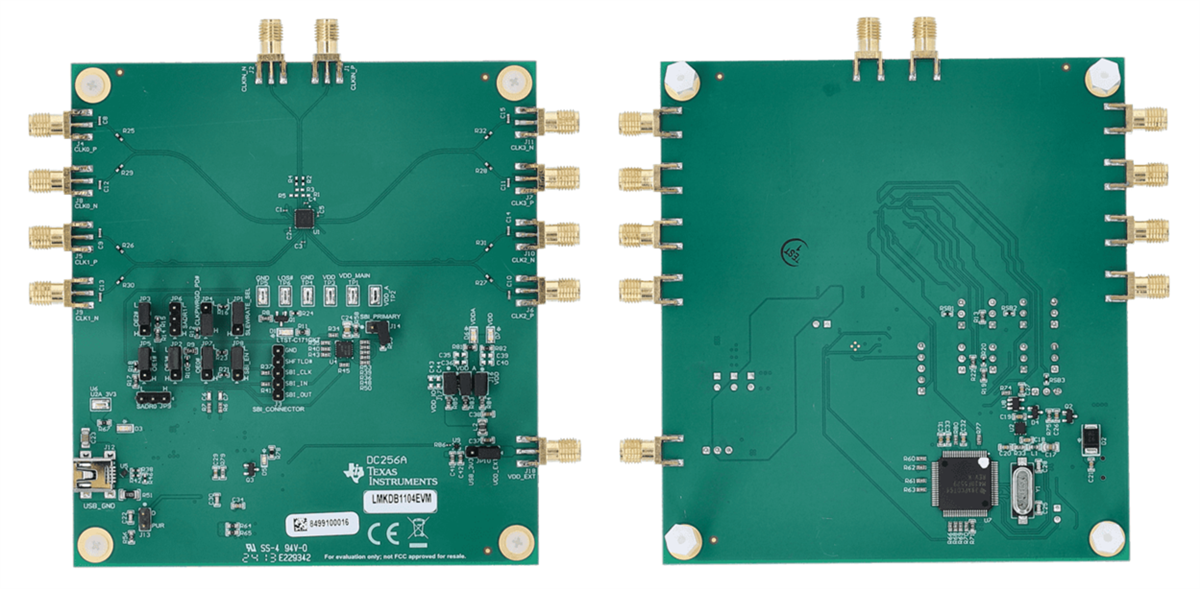

Layout
Pubblicato: 2024-08-07
| Aggiornato: 2025-03-05
