Texas Instruments Modulo di valutazione (EVM) LMK5C33216AEVM
Il modulo di valutazione (EVM) LMK5C33216AEVM di Texas Instruments è destinato al generatore di clock e sincronizzatore di rete LMK5C33216A. Il modulo di valutazione può essere utilizzato per la valutazione del dispositivo, i test di conformità e la prototipazione di sistema. Il LMK5C33216A integra tre PLL digitali (DPLL) e tre PLL analogici (APLL) con larghezza di banda del circuito di controllo programmabile. Il modulo di valutazione include connettori SMA per ingressi dell’oscillatore, ingressi di clock e uscite di clock per interfacciare il dispositivo con apparecchiature di prova da 50 Ω. Il TCXO integrato consente di valutare l’LMK5C33216A di Texas Instruments in modalità di funzionamento a corsa libera (free-running), in aggancio (locked) o di mantenimento (holdover). Il modulo di valutazione può essere configurato tramite l’interfaccia USB del microcontroller (MCU) a bordo usando un PC con l’interfaccia grafica (GUI) del software TICS Pro. La GUI TICS Pro può essere utilizzata per programmare i registri del LMK5C33216A.
Caratteristiche
- Tre PLL digitali (DPLL) con larghezze di banda programmabili e tre PLL analogici frazionari (APLL) per la generazione flessibile di clock
- Due ingressi di riferimento per il DPLL che supportano la commutazione senza interruzioni (hitless) e la modalità di mantenimento (holdover)
- 16 clock di uscita, con uscite pilotate da BAW, in grado di ottenere un jitter di fase RMS < 50="" fs="" (da="" 12="" khz="" a="" 20="">
- Sorgenti di oscillatore flessibili con TCXO integrato oppure uno dei diversi ingombri per altre opzioni XO, TCXO, OCXO o per ingresso SMA esterno.
- EEPROM su chip per configurazioni di clock di avvio personalizzate
Applicazioni
- Reti wireless 4 G e 5 G
- Sistema di antenna attiva (AAS), mMIMO
- Unità radio remota macro (RRU)
- Banda base CPRI/eCPRI, unità centralizzate e distribuite (BBU, CU, DU)
- Stazione base a piccole celle
- SyncE (G.8262), SONET/SDH (Stratum 3/3E, G.813, GR-1244, GR-253), clock secondario PTP IEEE-1588
- Pulizia del jitter, attenuazione del wander e generazione del clock di riferimento per SerDes PAM4 112G/224G.
- Reti di trasporto ottico (OTN G.709)
- Accesso alla linea fissa a banda larga
- Industriale (prova e misurazione)
Contenuto del kit

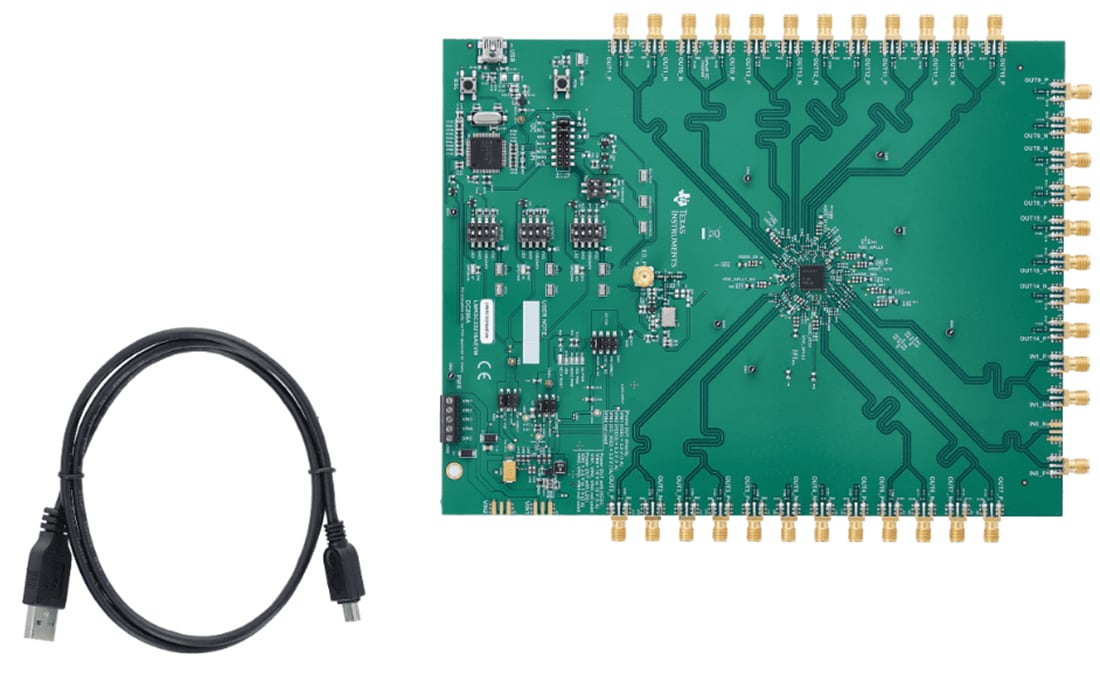

- Modulo di valutazione LMK5C33216A
- Cavo mini-USB da circa 1 m.
Layout scheda
Sincronizzatore di rete correlato
Texas Instruments Sincronizzatore di rete ad alte prestazioni LMK5C33216A
Include un pulitore di jitter progettato per le comunicazioni wireless e le applicazioni infrastrutturali.
