Texas Instruments Modulo di valutazione LMK1C1108EVM
Il modulo di valutazione LMK1C1108EVM di Texas Instruments è configurato per valutare il funzionamento di LMK1C1108. LMK1C1108 è un buffer di clock LVCMOS a basso jitter aggiuntivo ad alte prestazioni con un ingresso LVCMOS, otto uscite LVCMOS e un pin di abilitazione all'uscita globale.
Il modulo di valutazione LMK1C1108EVM di TI opera da una singola alimentazione da 3,3 V, 2,5 V, 1,8 V ed è progettato per dimostrare le prestazioni elettriche di LMK1C1108. Il modulo di valutazione può anche essere utilizzato per valutare altri dispositivi della famiglia di prodotti LMK1C110x. Il dispositivo LMK1C1108EVM è dotato di connettori SMA da 50 Ω e linee di trasmissione microstrip da 50 Ω controllate da impedenza per le migliori prestazioni.
Caratteristiche
- Scheda di valutazione facile da usare per il fan-out di almeno 8 clock LVCMOS con basso rumore di fase/jitter
- Abilitazione di uscita pin configurabile tramite jumper
- Scheda alimentata da una singola alimentazione da 3,3 V/2,5 V/1,8 V
- La scheda supporta fino a otto uscite di clock per dispositivi TSSOP compatibili con pin nell'ingombro standard del settore

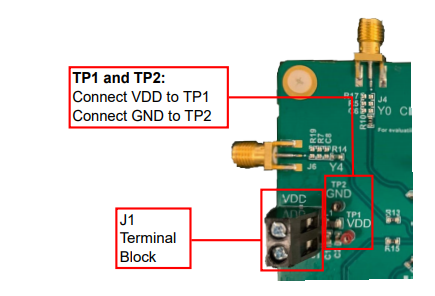

Posizioni di collegamento dell'alimentazione

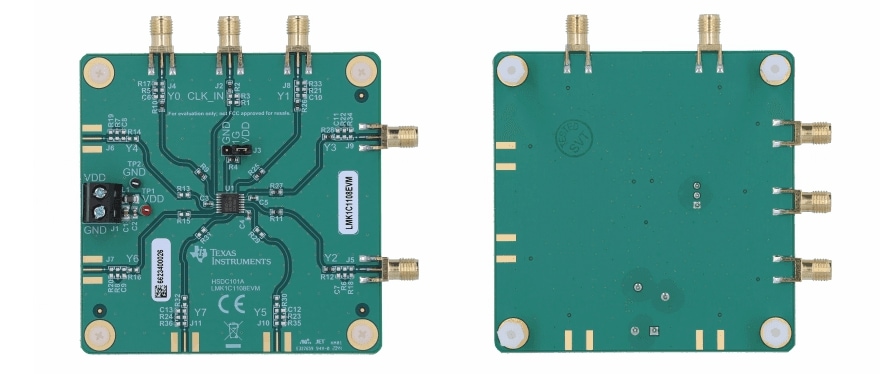

Layout anteriore e posteriore
Pubblicato: 2021-01-12
| Aggiornato: 2022-03-11
