Texas Instruments Modulo di valutazione LMH34400DRLEVM
Il modulo di valutazione LMH34400DRLEVM di Texas Instruments è una piattaforma per valutare le prestazioni dell'amplificatore in transimpedenza single-ended LMH34400DRL. Il modulo LMH34400DRLEVM offre connessioni di ingresso e uscita coassiali da 50 Ω con apparecchiature di prova standard per una facile misurazione. Inoltre, l'EVM consente di applicare una polarizzazione di 1 VCC all'uscita da un regolatore integrato.
Il modulo di valutazione LMH34400DRLEVM di TI ha un ingresso preimpostato per ricevere un segnale di tensione convertito in corrente mediante un resistore da 2 kΩ. L'EVM presenta jumper facili da usare per controllare la tensione di polarizzazione in uscita, la cancellazione della corrente di polarizzazione di ingresso e le funzioni di spegnimento del dispositivo.
Caratteristiche
- Ingresso e uscita di tensione coassiale single-ended con connessioni SMA abbinate da 50 Ω
- Include l'opzione per applicare la polarizzazione CC in uscita
- Sono inclusi jumper per un facile controllo della tensione di polarizzazione di uscita, cancellazione della corrente di polarizzazione di ingresso e spegnimento
- Progettato per il funzionamento ad alimentazione singola da 3,3 V
Specifiche
- Intervallo di tensione di alimentazione singola da 3 V a 3,45 V (VEE = terra)
- Corrente di riposo: 29 mA
- Oscillazione della tensione in uscita 2,5 Vpp (VCC = 3,3 V, carico 100 Ω)
- Corrente di uscita lineare: 26,6 mA (VCC = 3,3 V, carico di 25 Ω)

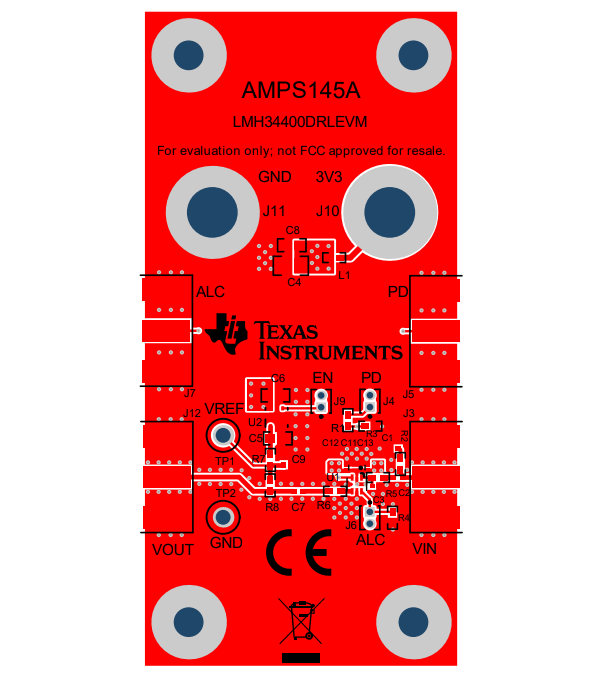

Layout PCB
Schema
Pubblicato: 2022-03-29
| Aggiornato: 2022-04-14
