Texas Instruments Modulo di valutazione LMH32404RHFEVM
Il modulo di valutazione LMH32404RHFEVM di Texas Instruments è progettato per dimostrare l'amplificatore di transimpedenza a uscita differenziale LMH32404RHF. Il modulo di valutazione LMH32404RHFEVM presenta un trasformatore per convertire l'uscita in una connessione a terminazione singola da 50 Ω per facilitare la misurazione con apparecchiature di prova standard e la conversione in segnali accoppiati CC completamente differenziali. L'ingresso è accoppiato a 50 Ω e configurato per impostazione predefinita per ricevere un ingresso di tensione che viene convertito in corrente attraverso un resistore da 2 kΩ, ma può essere riconfigurato per ottenere un ingresso di corrente valido con collegamenti di polarizzazione del fotodiodo opzionali sul retro della scheda.
Il modulo di valutazione LMH32404RHFEVM di TI include anche jumper facili da usare per controllare il guadagno del dispositivo, la cancellazione della corrente di polarizzazione di ingresso e le funzioni di spegnimento.
Caratteristiche
- Configurato per ingresso e uscita di tensione coassiale single-ended con connessioni SMA abbinate da 50 Ω
- Jumper inclusi per un facile controllo della modalità canale, cancellazione della corrente di polarizzazione e spegnimento dell'intero chip
- Configurazione opzionale di uscita differenziale accoppiata CC
- Progettati per funzionamento ad alimentazione singola da 3,3 V
- Layout ottimizzato per dispositivi a elevata larghezza di banda

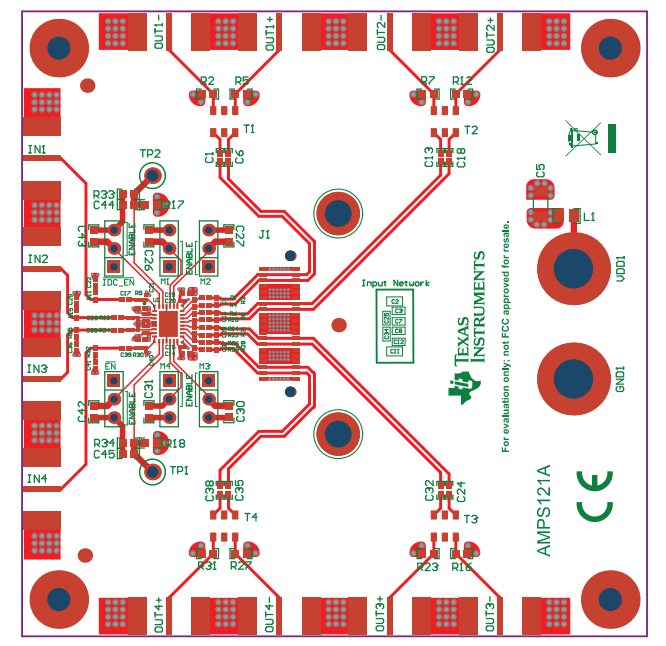

Layout
Prodotto correlato
Texas Instruments Amplificatore di transimpedenza LMH32404/LMH32404-Q1
Per rilevamento e misura della distanza della luce (LIDAR) e sistemi di misurazione della distanza laser.
