Texas Instruments Modulo di valutazione (EVM) del controller LM74810EVM
Il modulo di valutazione (EVM) del controller LM74810EVM di Texas Instruments aiuta i progettisti a valutare il funzionamento e le prestazioni di LM7481-Q1, un controller a diodi ideale nelle applicazioni di protezione della batteria inversa. Questo modulo di valutazione dimostra la capacità del controller a diodo ideale LM7481-Q1 di Texas Instruments di fornire protezione dalla batteria inversa per progetti ECU a potenza elevata (>100 W) nel settore automobilistico. Il dispositivo controlla due MOSFET di potenza a canale N back-back con un MOSFET a diodo ideale collegato per primo, seguito da un secondo MOSFET per l'uscita commutata e l'interruzione del percorso di alimentazione.
Caratteristiche
- Protezione della batteria inversa per progetti ECU a potenza elevata
- Uscita commutata e interruzione del percorso di alimentazione
- Protezione da sovratensione
- Soddisfa i requisiti del test di immunità transitoria per il settore automobilistico
- Due MOSFET a canale N esterni collegati back-back in una configurazione di drain comune
Apparecchiature necessarie
- Alimentatori - un alimentatore regolabile con uscita da 0 V a 40 V, limite di corrente di uscita da 0 A a 15 A
- Oscilloscopio - DPO2024 o equivalente, tre sonde di tensione 10 x e una sonda di corrente CC in grado di misurare 15 A
- Misuratori - un multimetro digitale minimo necessario
- Carichi - un carico resistivo o equivalente che può tollerare fino a 15 A di carico CC a 12 V
Applicazioni
- Protezione da inversione di polarità della batteria per il settore automobilistico
- Controller di dominio ADAS
- HUB del sensore
- Unità principale
- HUB USB
- Protezione di percorso di alimentazione, MUX di potenza, ORing di potenza

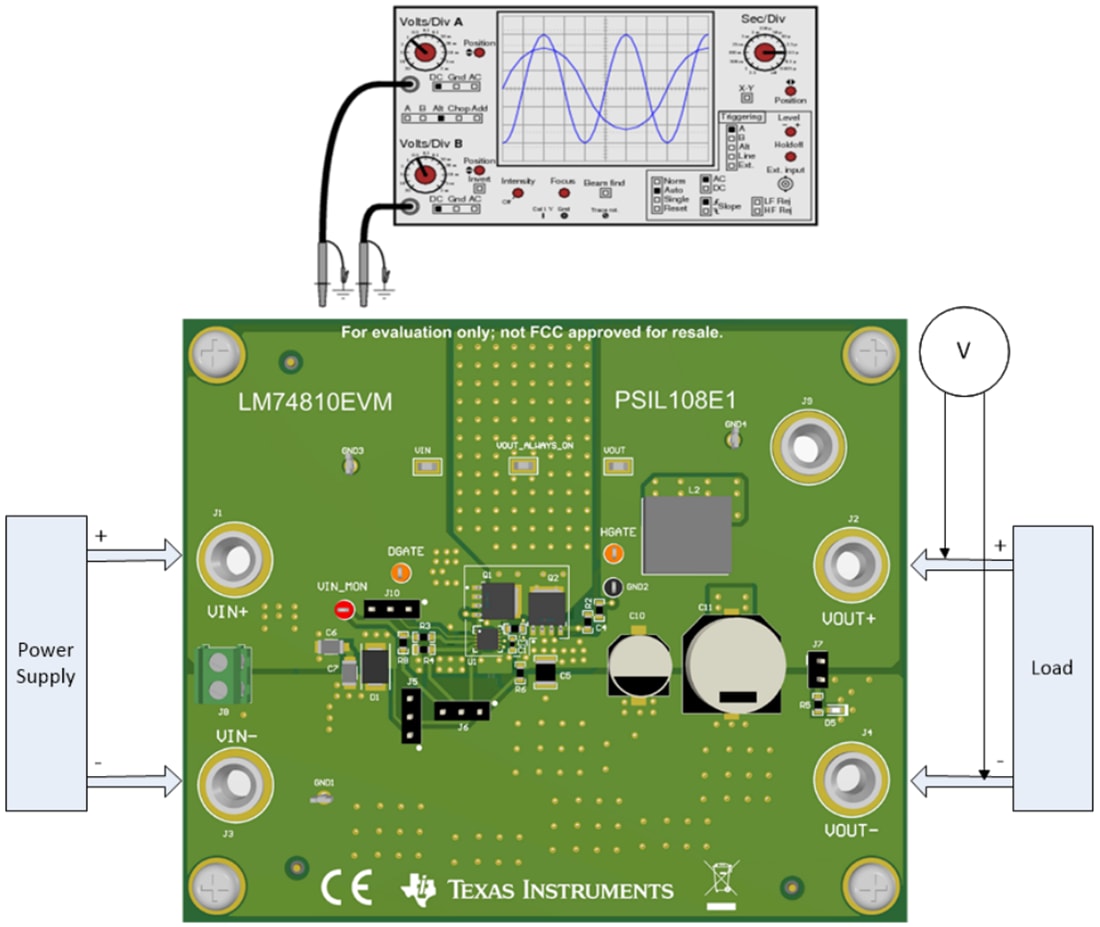

Configurazione di test
Prodotto correlato
Texas Instruments Controller a diodo ideale LM7481-Q1
Offre una funzione di protezione regolabile contro il taglio di sovratensione per la protezione del carico.
