Texas Instruments Modulo di valutazione a diodo ideale LM66200EVM
Il modulo di valutazione (EVM) a diodo ideale LM66200EVM di Texas Instruments è un modulo di valutazione per il diodo ideale a basso Iq LM66200. LM66200 è un dispositivo a doppio ingresso e uscita singola che passa automaticamente all'uscita la più alta delle sue due tensioni di ingresso. La bassa corrente di riposo rende LM66200 ideale per i sistemi con alimentazione a batteria come ingresso per prolungare la durata della batteria quando è in uso. LM66200EVM di Texas Instruments contiene più ponticelli per configurare le diverse modalità di funzionamento di LM66200.
Caratteristiche
- Funzionamento a tensione massima
- Intervallo di tensione di ingresso VIN: da 1,6 V a 5 V
- Funzionamento a corrente di commutazione continua massima di 2,5 A
- Condensatori integrati CIN e COUT
- Punti di prova su ogni pin di LM66200 per una facile valutazione
Apparecchiature necessarie
- Due alimentatori regolabili, da 0 V a 6 V a 2,5 A massimo
- Oscilloscopio
- Un carico passivo o attivo

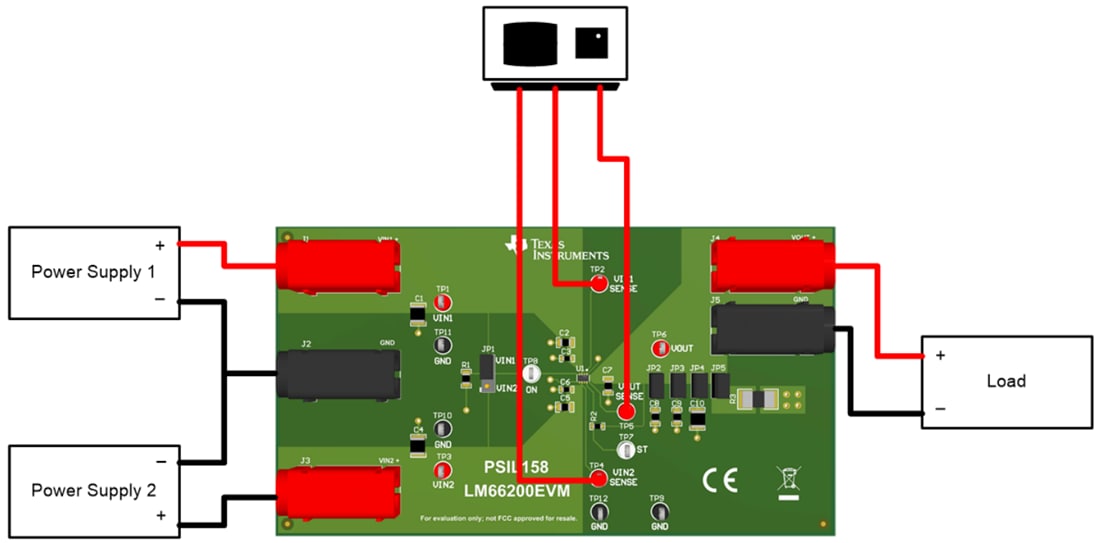

Configurazione di test
Pubblicato: 2021-06-29
| Aggiornato: 2022-03-11
