Texas Instruments Convertitore buck sincrono LM5168E

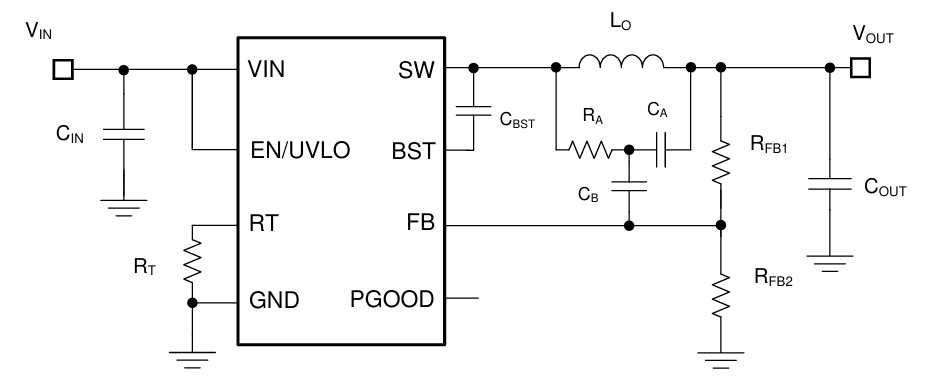

Il convertitore buck sincrono LM5168E di Texas Instruments offre un intervallo di temperatura esteso fino a +150 °C e regola su un ampio intervallo di tensione di ingresso. L'ampio intervallo di tensione di ingresso riduce al minimo la necessità di componenti esterni per la soppressione delle sovratensioni. Un tempo di accensione controllabile minimo di 50 ns facilita rapporti di conversione step-down elevati, consentendo la riduzione diretta da un ingresso nominale di 48 V a rail a bassa tensione, riducendo così la complessità del sistema e i costi di progettazione.

Il convertitore buck sincrono LM5168E di TI funziona durante cali della tensione di ingresso fino a 6 V, con un duty cycle quasi del 100% se necessario. Queste caratteristiche rendono l'LM5168E un'opzione ideale per applicazioni industriali con ampio intervallo di alimentazione in ingresso e per pacchi batteria ad alto numero di celle. Grazie ai MOSFET di potenza integrati high-side e low-side, l'LM5168E eroga fino a 0,3 A di corrente di uscita. L'architettura di controllo a tempo di accensione costante (COT) lo dota di una frequenza di commutazione quasi costante, fornendo un'eccellente risposta transitoria di carico e di linea.

L'LM5168E è disponibile in una versione con modalità automatica, che vanta una corrente di riposo (I_Q) ultra-bassa e il funzionamento in modalità di emulazione diodo per un'elevata efficienza a carico leggero.

Caratteristiche

Progettato per l'affidabilità in applicazioni robuste
- Ampio intervallo di tensione in ingresso da 6 V a 115 V
- Intervallo di temperatura di giunzione da -55 °C a +150 °C
- Temporizzatore di avvio progressivo interno fisso di 3 ms
- Protezione limite di corrente di picco e valle
- Protezione UVLO in ingresso e arresto termico
Progettato per alimentatori industriali e pacchi batteria scalabili
- Tempi minimi di accensione e spegnimento ridotti di 50 ns
- Frequenza di commutazione regolabile fino a 1 MHz
- Emulazione diodo per un'elevata efficienza a carico leggero
- Corrente di sospensione di 10 µA in modalità automatica
- Corrente di riposo di 3 µA in modalità di spegnimento
- Compatibile pin-to-pin con LM5164, LM5163 e LM5013
- Piedinatura e funzionalità simili a LM5017 e LM34927

Compatibile con la sicurezza funzionale
- Documentazione disponibile per facilitare la progettazione del sistema di sicurezza funzionale
L'integrazione riduce le dimensioni e i costi di progettazione
- Architettura di controllo in modalità COT
- Interruttore buck NFET da 1,9 Ω integrato
- Raddrizzatore sincrono NFET da 0,71 Ω integrato
- Riferimento di tensione interno da 1,2 V
- Nessun componente a compensazione di circuito
- Regolatore di polarizzazione V_CC interno e diodo di boot
- Indicatore di alimentazione efficiente open-drain
- Package per circuiti integrati SOIC PowerPAD™-8 con passo dei pin di 1,27 mm
