Texas Instruments Modulo di valutazione del convertitore LM5158EVM-BST

Il modulo di valutazione (EVM) del convertitore LM5158EVM-BST di Texas Instruments illustra le caratteristiche e le prestazioni del dispositivo LM5158 come convertitore boost di tensione di ingresso ampio con DRSS (Dual Random Spread Spectrum). La configurazione standard di Texas Instruments LM5158EVM-BST è progettata per fornire un'uscita regolata di 12 V a 1,2 A da un ingresso da 3 V a 9 V (carico ridotto a 0,6 A da < 6 V di ingresso), con commutazione a 2,1 MHz.

Caratteristiche

  • Tensione di uscita strettamente regolata di 12 V con tensione di riferimento accurata dell'1%
  • Efficienza di conversione elevata > 92% a pieno carico
  • Limite di corrente dell'induttore di picco ciclo per ciclo costante su un intervallo di tensioni di ingresso
  • Modalità a singhiozzo programmabile per la protezione da sovracorrente in uscita
  • Tempo di avvio progressivo regolabile dall'utente con CSS
  • Protezione da sovratensione in uscita
  • Frequenza di commutazione 2,1 MHz
  • Connessioni pin BIAS e pin VCC multiple per testare varie configurazioni
    • Collegamento BIAS a VCC
    • BIAS fornito con alimentazione esterna
    • BIAS fornito da una tensione di uscita
  • Indicatore di alimentazione efficiente (PGOOD) con sorgente di estrazione selezionabile
  • Sincronizzazione clock esterno
  • La tecnologia DRSS (Dual Random Spread Spectrum) riduce le EMI

Apparecchiature necessarie

  • Alimentazione
    • La sorgente di tensione di ingresso (VIN) deve essere un'alimentazione variabile da 0 V a 10 V con sorgente di almeno 10 A
  • Multimetri
    • Voltmetro 1
      • La tensione di ingresso si collega da VIN+ a VIN–
    • Voltmetro 2
      • La tensione di uscita si collega da VOUT+ a GND
    • Amperometro 1
      • Corrente di ingresso che deve essere in grado di gestire 10 A (un resistore shunt può essere utilizzato in caso di necessità)
    • Amperometro 2
      • Corrente di uscita che deve essere in grado di gestire 2 A (un resistore shunt può essere utilizzato in caso di necessità)
  • Carico elettronico
    • Il carico deve essere in grado di sopportare una resistenza costante (CR) o corrente costante (CC)
    • Deve gestire in modo sicuro 2 A a 12 V
  • Oscilloscopio
    • Larghezza di banda di 20 MHz e accoppiamento CA
    • Misurare l'ondulazione della tensione di uscita direttamente su un condensatore di uscita con un cavo di terra corto
    • Si sconsiglia di utilizzare un collegamento a terra con cavi lunghi a causa della possibilità di accoppiamento del rumore al segnale
    • Per misurare altre forme d'onda, regolare l'oscilloscopio secondo necessità

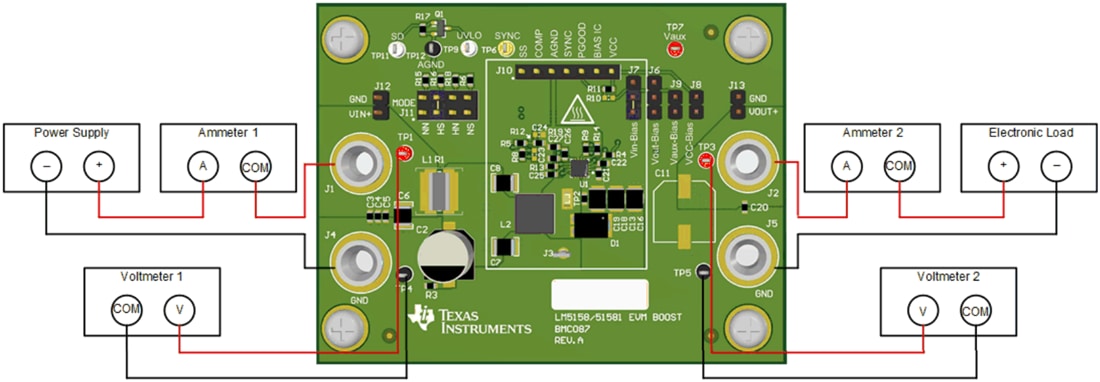

Configurazione di test

Disegno meccanico - Texas Instruments Modulo di valutazione del convertitore LM5158EVM-BST
