Texas Instruments Controller CC-CC buck LM25148/LM25148-Q1

Il controller CC/CC buck sincrono LM25148/LM25148-Q1 di Texas Instruments è un controller CC/CC buck sincrono a 42 V, a bassissimo IQ, per applicazioni a corrente elevata e a uscita singola. Il controller utilizza un'architettura di controllo in modalità corrente di picco per una facile compensazione del circuito, una rapida risposta transitoria e un'eccellente regolazione del carico e della linea. L'LM25148/LM25148-Q1 può essere impostato in modalità interlacciata (uscita in parallelo) con un'accurata ripartizione della corrente per applicazioni a corrente elevata. È in grado di operare con tensioni di ingresso fino a 3,5 V e, se necessario, con un ciclo di lavoro di quasi il 100%.

LM25148/LM25148-Q1 di Texas Instruments ha una caratteristica di riduzione EMI unica nota come tecnologia DRSS (Dual Random Spread Spectrum). La combinazione di modulazioni a bassa frequenza triangolari e ad alta frequenza casuali riduce i disturbi EMI rispettivamente su bande di frequenza più basse e più alte. Questa tecnica ibrida si allinea con le impostazioni di larghezza di banda a risoluzione multipla (RBW) specificate nei test EMC dello standard di settore. I dispositivi LM25148-Q1 sono conformi allo standard AEC-Q100 per applicazioni nel settore automobilistico.

Caratteristiche

  • Compatibile con la sicurezza funzionale
    • Documentazione disponibile per facilitare la progettazione del sistema di sicurezza funzionale
  • Mitigazione EMI integrata
    • Funzione a doppio spettro a espansione casuale (DRSS) selezionabile per prestazioni EMI migliorate su bande a bassa e alta frequenza
    • Ottimizzato per i requisiti CISPR 32 Classe B
  • Controller CC/CC buck sincrono versatile
    • Ampio intervallo di tensioni di ingresso da 3,5 V a 42 V
    • 1% di uscita precisa, fissa, 3,3 V, 5 V, 12 V o regolabile da 0,8 V a 36 V
    • Temperatura di giunzione massima: 150 °C
    • Rilevamento di corrente senza perdite DCR o shunt
    • Corrente modalità di spegnimento: 2,3 µA
    • Corrente di sospensione senza carico: 9.5 µA
    • Avvio graduale interno 3 ms
    • Impilabile fino a due fasi
    • Caduta avanzata con foldback di frequenza
    • Diodo interno bootstrap
  • Frequenza di commutazione da 100 kHz a 2,2 MHz
    • Capacità di SINCRONIZZAZIONE in ingresso e in uscita
    • Modalità PFM o FPWM selezionabili
  • Caratteristiche di protezione intrinseche per un design robusto
    • Protezione da sovracorrente in modalità interna a intermittenza
    • Funzioni ENABLE e PGOOD
    • Protezione UVLO per gate-drive, VDDA e VCC
    • Compensazione del circuito interno o esterno
    • Protezione di esclusione termica con isteresi

Applicazioni

  • Automazione per edifici
  • Trasporti industriali
  • Fornitura di alimentazione
  • Apparecchiature per test e misurazioni
  • Settore aerospaziale e difesa

Risorse aggiuntive

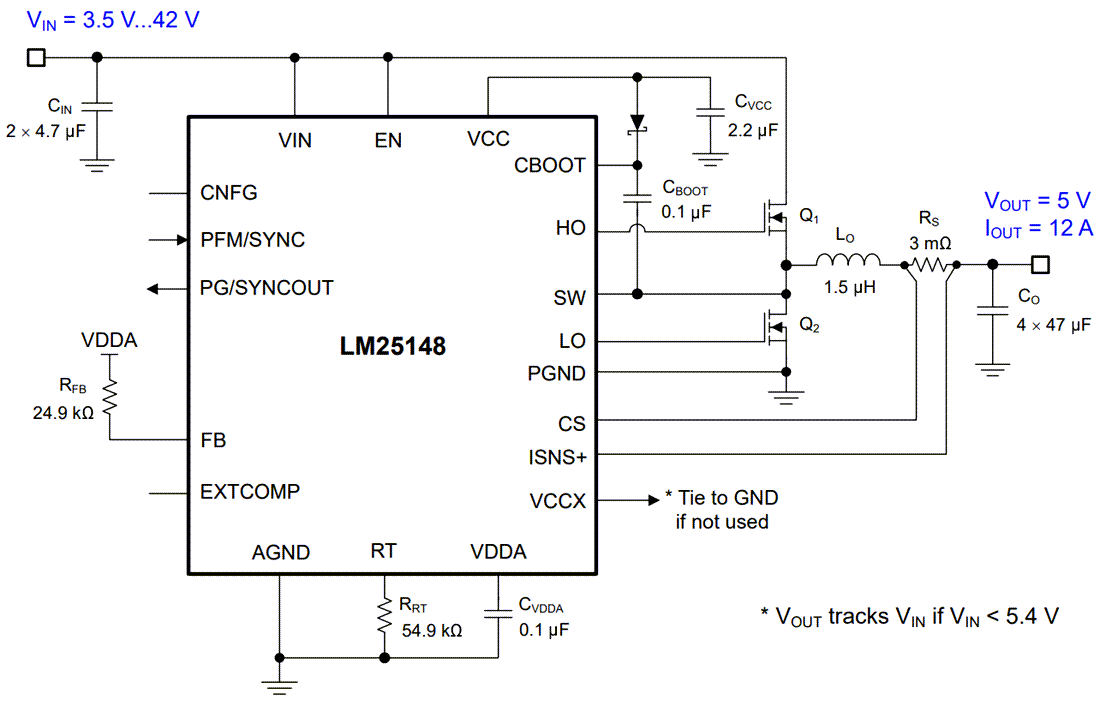

Schematico di applicazione tipica

Schema - Texas Instruments Controller CC-CC buck LM25148/LM25148-Q1
