Texas Instruments Sensori radar industriali IWR1843
Il sensore radar industriale IWR1843 di Texas Instruments è un sensore mmWave integrato a singolo chip basato sulla tecnologia radar FMCW. IWR1843 è in grado di funzionare nella banda da 76 a 81 GHz con fino a 4 GHz di chirp continui. I sensori IWR1843 utilizzano il processo RFCMOS da 45 nm a bassa potenza consentendo livelli di integrazione senza precedenti in un fattore di forma dalle dimensioni ridotte. I sensori IWR1642 costituiscono una soluzione ideale per sistemi radar a bassa potenza, auto-monitorati e ultra precisi nelle applicazioni industriali, come l'automazione per edifici, l'automazione di fabbrica, i droni, la movimentazione dei materiali, il monitoraggio del traffico e la sorveglianza.
IWR1843/IWR1843A comprendono un'implementazione monolitica di un sistema 3TX, 4RX con convertitori PLL e ADC integrati. L'IWR1843/IWR1843A integra anche un sottosistema DSP contenente un DSP C674x di TI ad alte prestazioni per l'elaborazione del segnale radar. Il dispositivo include un sottosistema di processore basato su Arm® R4F responsabile della configurazione, del controllo e della calibrazione del front-end. Semplici modifiche del modello di programmazione facilitano varie implementazioni del sensore, con la possibilità di riconfigurazione dinamica per l'implementazione di un sensore multimodale. Il blocco acceleratore hardware (HWA) può eseguire l'elaborazione radar e aiutare a risparmiare MIPS sul DSP per gli algoritmi di livello superiore.
Il sensore radar industriale IWR1843/IWR1843A è una soluzione di piattaforma completa, che include progetti di riferimento TI, driver software, configurazioni campione, guide API, formazione e documentazione per l'utente.
Caratteristiche
- Ricetrasmettitore FMCW
- PLL integrato, trasmettitore, ricevitore, banda base e ADC
- Copertura da 76 GHz a 81 GHz con larghezza di banda disponibile di 4 GHz
- Quattro canali di ricezione
- Tre canali di trasmissione
- Motore chirp ultra-accurato basato su PLL a N frazionario
- Potenza di trasmissione di 12 dBm
- Calibrazione e autotest integrati (monitoraggio)
- Sistema di controllo radio basato su Arm® Cortex®-R4F
- Firmware incorporato (ROM)
- Sistema autocalibrante per frequenza e temperatura
- DSP C674x per l'elaborazione del segnale FMCW
- Memoria on-chip da 2 MB
- Microcontrollore Cortex-R4F per il tracciamento e la classificazione degli oggetti e il controllo dell'interfaccia
- Supporta la modalità autonoma (caricamento dell'applicazione utente dalla memoria flash QSPI)
- Periferiche integrate
- Memorie interne con ECC
- Supporta la modalità autonoma (caricamento dell'applicazione utente dalla memoria flash QSPI)
- Interfaccia host
- CAN e CAN-FD
- Gestione dell'alimentazione
- Rete LDO integrata per PSRR migliorato
- Gli I/O supportano la doppia tensione 3,3 V/1,8 V
- Altre interfacce disponibili per l'applicazione dell'utente
- Fino a sei canali ADC
- Fino a due canali SPI
- Fino a due UART
- I2C
- GPIO
- Interfaccia LVDS a due corsie per dati ADC grezzi e strumentazione di debug
- Caratteristiche avanzate IWR1843
- Auto-monitoraggio incorporato senza coinvolgimento del processore host
- Architettura complessa a banda base
- Funzionalità integrata di rilevamento delle interferenze
- Rotatori di fase programmabili nel percorso di trasmissione per consentire il beamforming
- Conforme alla sicurezza funzionale
- Sviluppato per applicazioni di sicurezza funzionale
- Documentazione disponibile per aiutare la progettazione di sistemi di sicurezza funzionale IEC 61508 fino a SIL 3
- Integrità hardware fino a SIL-2
- Certificazione di sicurezza
- Certificazione IEC 61508 fino a SIL 2 da parte di TUV SUD
- Sorgente di clock
- Supporta un oscillatore esterno a 40 MHz
- Supporta un clock pilotato esternamente (quadrato/sinusoidale) a 40 MHz
- Supporta il collegamento del cristallo a 40 MHz con condensatori di carico
- Facile progettazione hardware
- Passo di 0,65 mm, pacchetto flip-chip BGA da 161 pin 10,4 mm × 10,4 mm per un facile assemblaggio e una progettazione PCB a basso costo
- Soluzione di dimensioni ridotte
Applicazioni
- Apriporta intelligenti/automatici
- Sensore industriale per la misurazione della portata, della velocità e dell'angolo
- Radar per il rilevamento del livello del serbatoio
- Rilevamento dello spostamento
- Trasmettitori di campo
- Monitoraggio del traffico
- Rilevamento di prossimità
- Sicurezza e sorveglianza
- Protezioni di sicurezza per l'automazione di fabbrica
- Conteggio delle persone
- Rilevamento del movimento

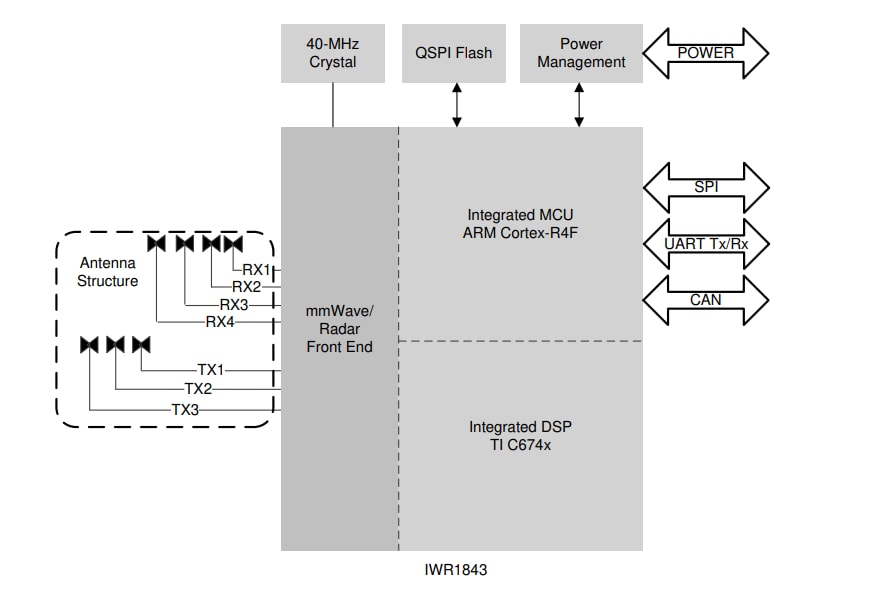

Automotive Diagram

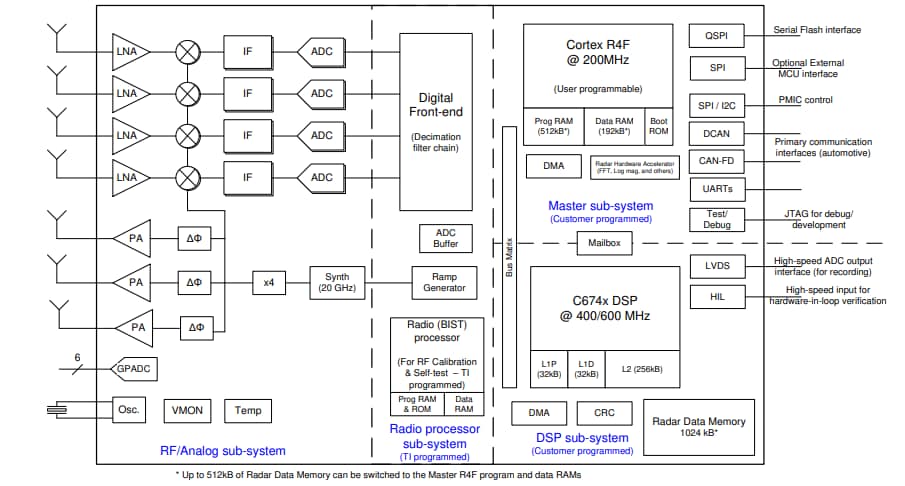

Functional Block Diagram
