Texas Instruments Modulo di valutazione ricetrasmettitore ISOW1412DFMEVM

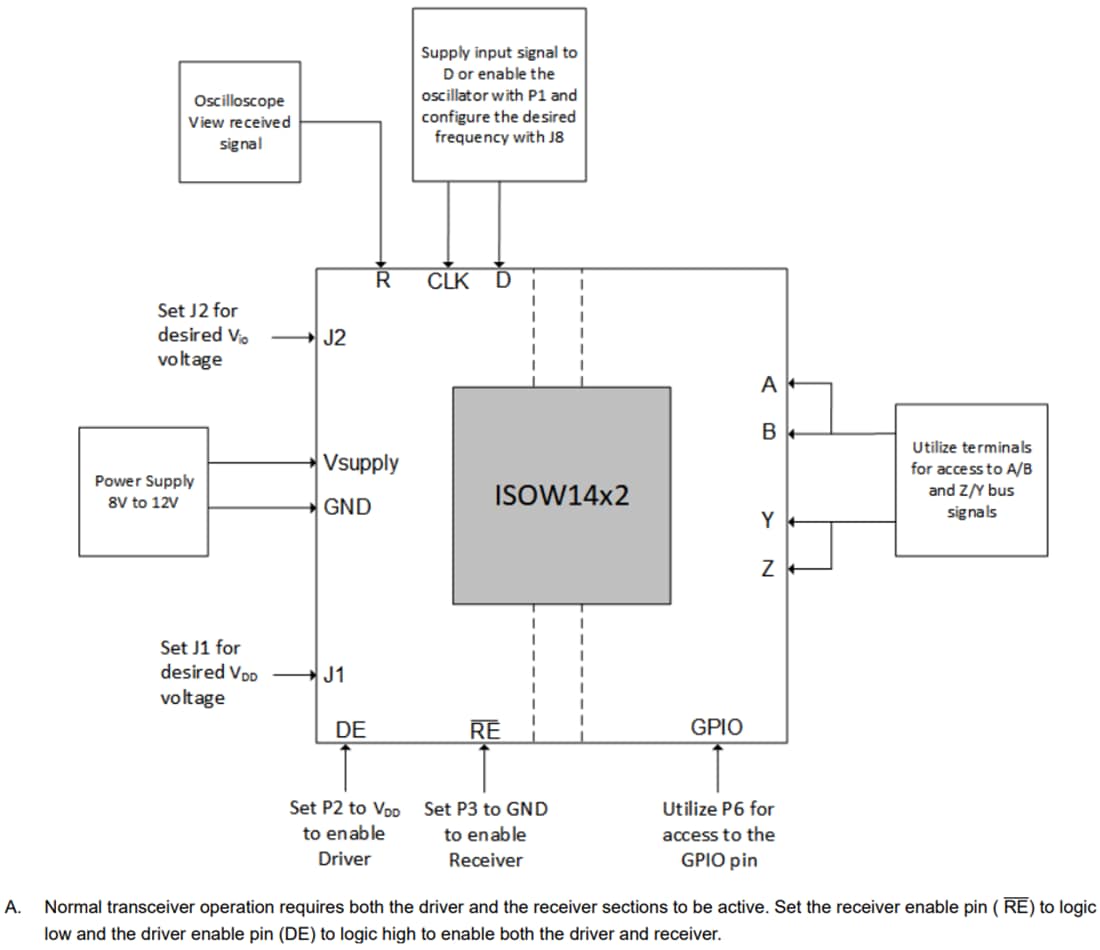

Il modulo di valutazione del ricetrasmettitore (EVM) ISOW1412DFMEVM di Texas Instruments viene utilizzato per valutare l'ISOW1412. L'ISOW1412 è un ricetrasmettitore RS-485/RS-422 isolato rinforzato ad alte prestazioni con alimentazione CC/CC isolata integrata in un package SOIC a corpo largo a 20 pin (codice del contenitore: DFM). Il modulo di valutazione presenta un numero sufficiente di punti di test e di opzioni di ponticelli per valutare il dispositivo con un numero minimo di componenti esterni. L'ISOW1412DFMEVM può essere utilizzato per valutare diversi parametri di sistema dei dispositivi. È possibile applicare al dispositivo segnali e sequenze di prova e osservare diverse caratteristiche prestazionali, come il ritardo di propagazione, il consumo energetico e le diverse condizioni di bus e driver. Gli utenti possono valutare questi parametri nel loro ambiente di laboratorio. L'ISOW1412DFMEVM di Texas Instruments dispone di ingombri denominati DNI per componenti aggiuntivi non necessari per testare la funzionalità standard. L'utente può aggiungere componenti a questi ingombri a scopo di valutazione e per ottenere i requisiti specifici del sistema.
