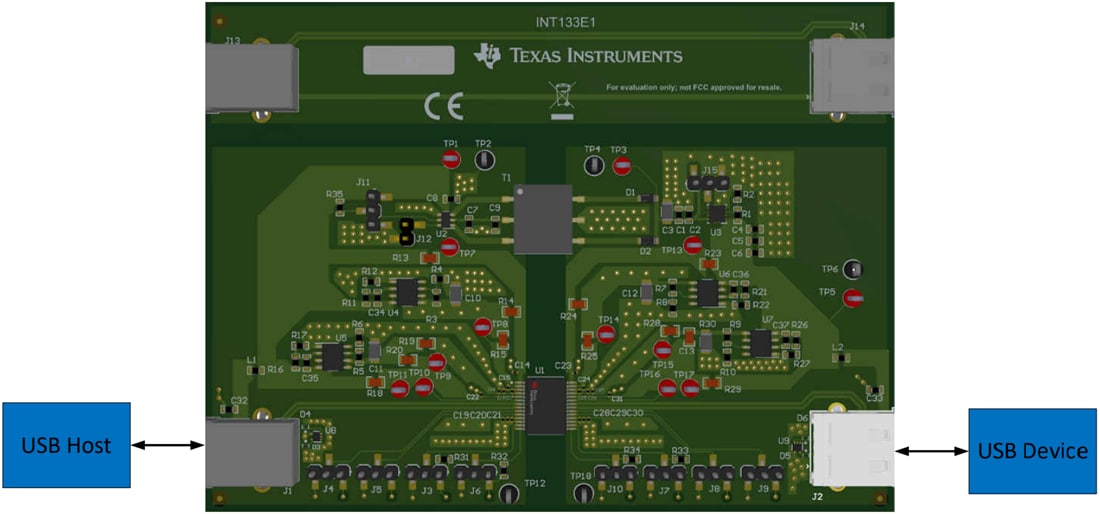

Texas Instruments Modulo di valutazione per ripetitore ISOUSB211DPEVM

Il modulo di valutazione (EVM) per ripetitore ISOUSB211DPEVM di Texas Instruments consente agli utenti di analizzare completamente il dispositivo ISOUSB211 prima di incorporarlo nei propri progetti. Il modulo di valutazione può essere alimentato da varie fonti di alimentazione; tra queste, alimentatori stabilizzati, connettore USB2.0 e adattatore CC. Per questo motivo, il modulo di valutazione include un driver trasformatore (SN6501), un trasformatore (CMP-0030614-1) e cinque LDO di uscita regolabili (TPS76701 e TPS73701). Questo modulo di valutazione può essere configurato per utilizzare gli LDO forniti per alimentare gli alimentatori da 3,3 V e 1,8 V o per bypassare questi LDO esterni e utilizzare gli LDO interni per alimentare gli alimentatori da 3,3 V e 1,8 V. Il modulo di valutazione può essere configurato per funzionare con e senza LDO esterni. Il modulo di valutazione può essere utilizzato per verificare molti dei parametri della scheda tecnica di ISOUSB211 come la velocità di trasmissione dei dati, il consumo di corrente e altri. Alcune delle specifiche della scheda tecnica richiedono una configurazione di test diversa da quella dell'ISOUSB211DPEVM di Texas Instruments; di conseguenza, tali specifiche non possono essere verificate dal modulo di valutazione senza modifiche. I parametri di esempio includono la velocità massima di trasferimento dei dati, il ritardo di propagazione e altre specifiche di temporizzazione.
