Texas Instruments Modulo di valutazione ISOTMP35BEVM

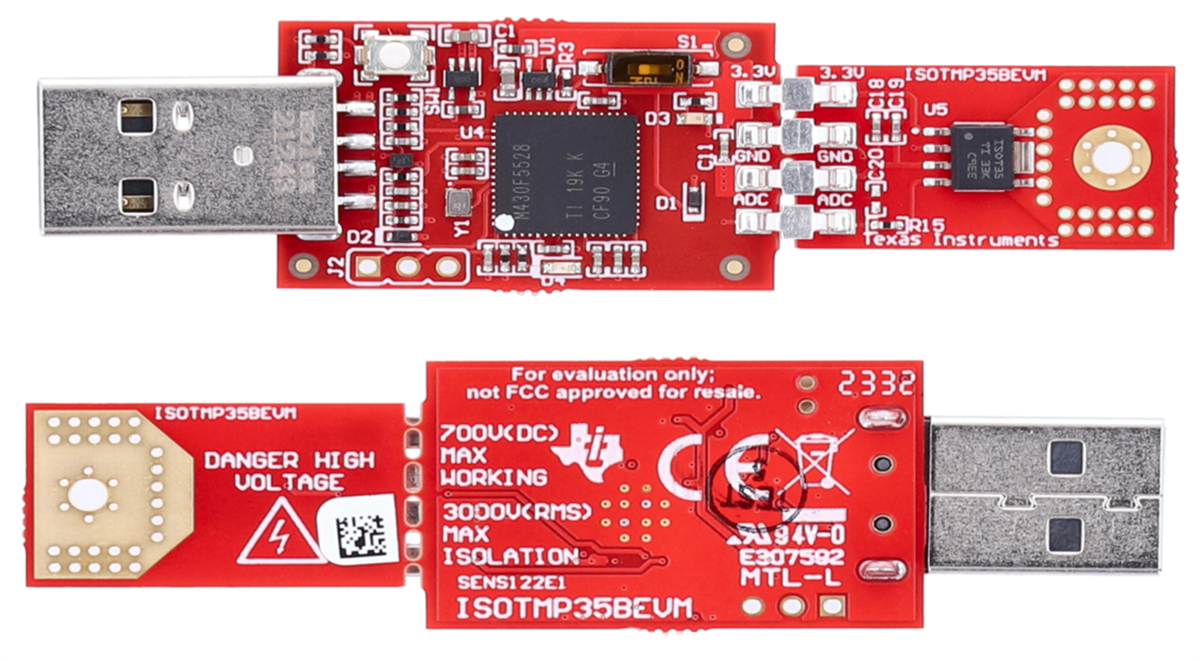

Il modulo di valutazione ISOTMP35BEVM di Texas Instruments facilita la valutazione del sensore di temperatura analogico isolato ISOTMP35. Il modulo implementa un’interfaccia USB e incorpora un microcontroller MSP430F5528 per il controllo e la registrazione dei dati. Il sensore può essere separato dalla scheda principale, consentendo il funzionamento remoto di ISOTMP35. Il ISOTMP35BEVM TI dispone anche di una piastra in rame sul retro che può essere collegata a una fonte di calore ad alta tensione per valutare l’accuratezza della temperatura e l’isolamento della tensione.

Caratteristiche

La GUI basata su cloud di facile utilizzo è disponibile sul web o può essere scaricata per l’uso offline
CI sensore di temperatura isolato ISOTMP35 con connessione termica isolata elettricamente

Scheda sensore ISOTMP35 interrompibile
La piastra in rame sul lato posteriore con foro per vite consente il collegamento della barra bus HV e una buona conducibilità termica
Registrazione dei dati tramite ADC integrato nell'MCU

Applicazioni

Infrastruttura di ricarica EV
- Stazione di ricarica CA (batteria)
- Stazione di ricarica rapida CC
- Caricabatteria CC per scatola da parete
- Modulo di potenza a caricamento rapido CC
Energia solare – invertitore di stringa

Alimentazione rack e server
Sistemi ibridi, elettrici e di trasmissione
- Caricatore integrato HEV/EV (OBC)
- Convertitore CC/CC HEV/EV
- Invertitore HEV/EV e controllo motore
Sistemi di accumulo di energia – sistema di conversione di potenza (PC)
