Texas Instruments Isolatori digitali rinforzati a 6 canali ISO676x
Gli isolatori digitali rinforzati a sei canali ISO672x di Texas Instruments sono ideali per le applicazioni sensibili ai costi che richiedono valori di isolamento fino a 5000 VRMS secondo UL 1577. L'ISO676x è certificato da VDE, TUV, CSA e CQC.
Gli isolatori ad alte prestazioni offrono un'alta immunità elettromagnetica e basse emissioni con ridotto consumo di potenza, consentendo al contempo di isolare I/O digitali CMOS o LVCMOS. Ogni canale di isolamento ha un ingresso logico e un buffer di uscita separati dalla barriera isolante a doppia capacità in biossido di silicio (SiO2) di TI. ISO676x è disponibile in una varietà di possibili configurazioni di pin, in modo che tutti i 6 canali siano nella stessa direzione o 1, 2 o 3 canali siano in direzione opposta. Al contrario, i restanti canali sono in direzione diretta. Durante l'interruzione dell'alimentazione di ingresso o del segnale, l'uscita predefinita è alta per i dispositivi senza suffisso F e bassa per i dispositivi con suffisso F.
Utilizzando alimentatori isolati, questi dispositivi contribuiscono a evitare che le correnti di disturbo sui bus dati, come UART, SPI, RS-485, RS-232 e CAN, danneggino i circuiti sensibili. Grazie a tecniche innovative di progettazione e layout dei chip, la compatibilità elettromagnetica degli isolatori ISO676x è stata notevolmente migliorata per facilitare la conformità a livello di sistema a ESD, EFT, sovratensioni ed emissioni.
La famiglia ISO676x è alloggiata in un package SOIC a corpo largo (DW) a 16 pin e rappresenta un upgrade pin-to-pin delle generazioni precedenti.
Caratteristiche
- Velocità di trasferimento dati: 50 Mbps
- Robusta barriera di isolamento:
- Elevata durata a 1500 VRMS di tensione operativa
- Isolamento nominale fino a 5000 VRMS
- Capacità di sovratensione fino a 10 kV
- CMTI tipico: ±130kV/μs
- Ampio intervallo di alimentazione da 1,71 V a 1,89 V e da 2,25 V a 5,5 V
- Traslazione di livello da 1,71 V a 5,5 V
- Opzioni di uscita predefinita alta (ISO676x) e bassa (ISO676xF)
- Ampio intervallo di temperatura da –40 °C a 125 °C
- 1,6 mA per canale tipico a 1 Mbps
- Ritardo di propagazione basso: 11 ns tipico
- Elevata compatibilità elettromagnetica (EMC)
- Livello di sistema ESD, EFT e immunità sovratensione
- Emissioni ridotte
- Package SOIC a corpo largo (DW-16)
- Certificazioni di sicurezza (in attesa):
- DIN VDE V 0884-11:2017-01
- Programma di riconoscimento dei componenti UL 1577
- Certificazioni IEC 62368-1, IEC 61010-1, IEC 60601-1 e GB 4943.1-2011
Applicazioni
- Alimentatori
- Rete, contatore elettrico
- Azionamenti per motori
- Automazione di fabbrica
- Automazione per edifici
- Illuminazione
- Apparecchiature
Prodotti correlati
Texas Instruments Modulo di valutazione isolatore digitale DIGI-ISO-EVM
Per isolatori digitali a canale singolo, doppio canale, triplo canale, quadruplo canale o sei canali TI.

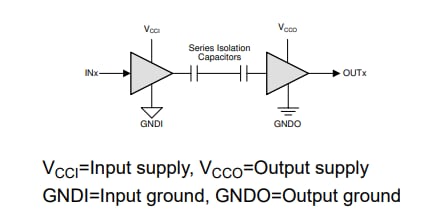

Schema semplificato
Diagramma a blocchi
Configurazione a 5 pin e funzioni
