Texas Instruments Modulo di valutazione INA630EVM
Il modulo di valutazione INA630EVM di Texas Instruments è progettato per facilitare le connessioni a banana per 4,5 V a 36 V dialimentazione CC. Inoltre, un segnale di ingresso e di uscita sono collegati con connessioni a banana.
Il modulo di valutazione INA630EVM di TI imposta il guadagno implementando resistori discreti 0805 o RES11A rete di resistore. La configurazione del riferimento di tensione è predisposta utilizzando un jumper o connessioni a banana. Anche i segnali importanti possono essere collegati utilizzando connessioni di punti di prova.
Caratteristiche
- Ingresso, uscita e alimentazione collegati con un punto di prova o banana
- Regolazione del guadagno con un resistore standard 0805 o una rete RES11A
- Filtri di ingresso e uscita opzionali
Applicazioni
- Attrezzatura per la formazione e la prova delle celle della batteria
- Elettrocardiogramma (ECG)
- Generatore di schemi di barra di cortocircuito per display a schermo piatto (FPD)
- Scala di peso
Contenuto del kit
- Modulo di valutazione INA630EVM
- Esonero di responsabilità EVM Leggimi
- Schiuma antistatica
Cosa NON è incluso:
• Resistori 0805 per regolare il guadagno
• Cavi per connessioni di ingresso, uscita e alimentazione
• Attrezzatura di prova per alimentazione, segnali di ingresso e misurazioni in uscita

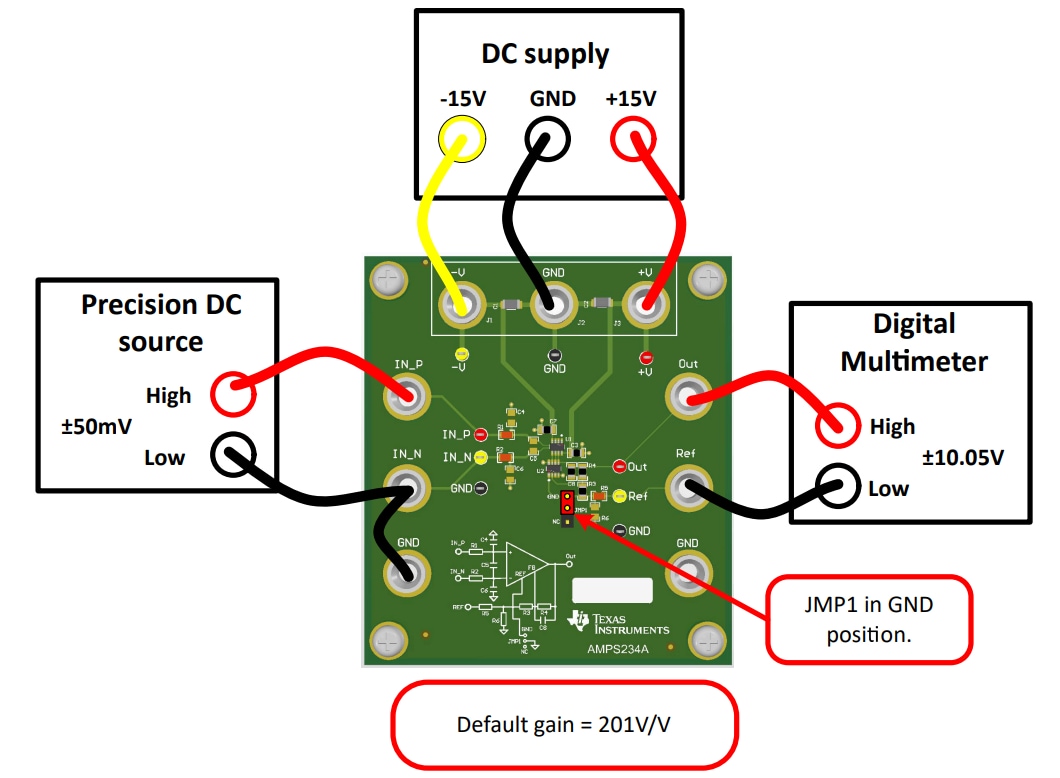

Configurazione iniziale
Layout
