Texas Instruments Modulo di valutazione (EVM) per amplificatore INA4290EVM

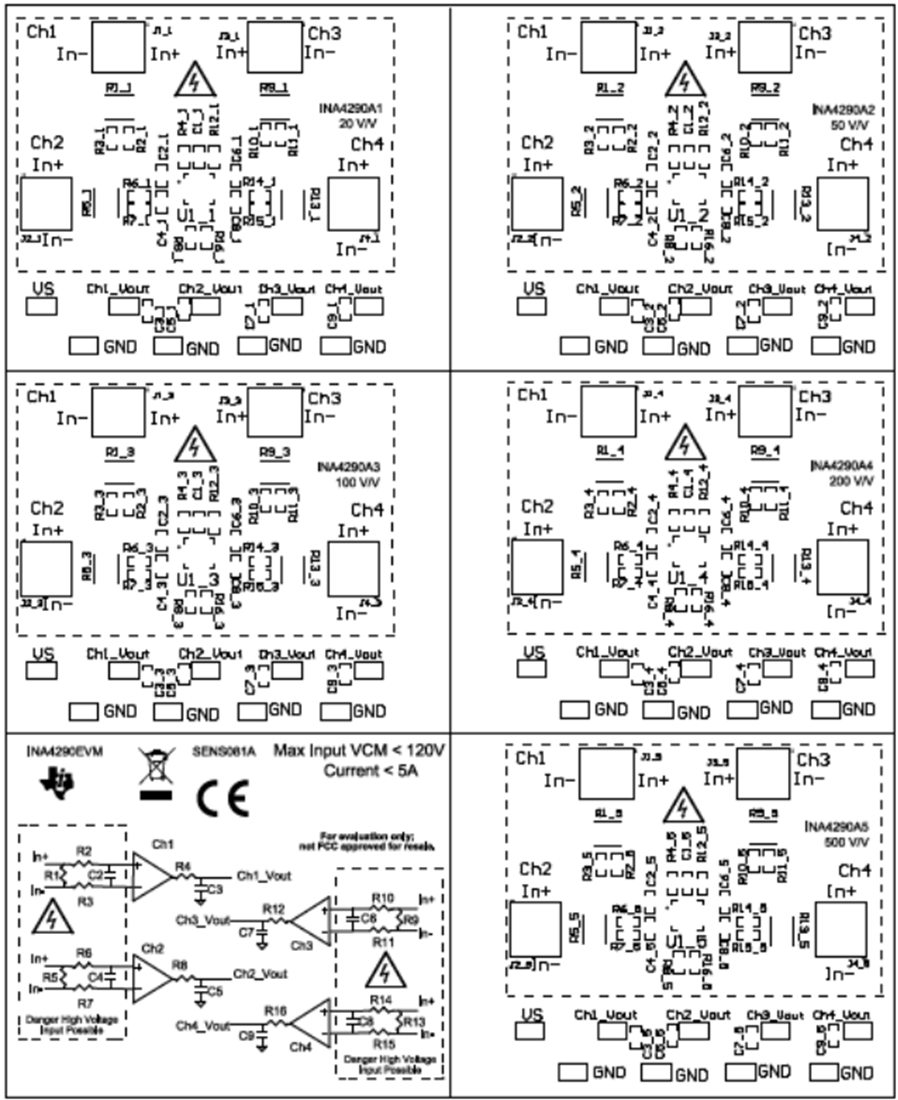

Il modulo di valutazione (EVM) per amplificatore INA4290EVM di Texas Instruments è progettato per valutare le prestazioni del monitor shunt di corrente con uscita di tensione INA4290 in una varietà di configurazioni. Il dispositivo INA4290 è un amplificatore di rilevamento della corrente a quattro canali a monte con uscita in tensione in un package QFN (16). INA4290 ha guadagni che vanno da 20 V/V a 500 V/V, a seconda dell'opzione di guadagno selezionata. INA4290EVM fornisce una valutazione funzionale di base di INA4290. Il layout dell'apparecchiatura non intende essere un modello per il circuito di destinazione, né è predisposto per il test di compatibilità elettromagnetica (EMC). INA4290EVM di Texas Instruments è una PCB con cinque aperture PCB opzionali che il tecnico può utilizzare per testare ciascuna delle cinque opzioni di guadagno (da 1 a 5). Ogni apertura PCB ha un dispositivo INA4290An (dove n è 1, 2, 3, 4 o 5), punti di test e prese per connessioni hardware esterne, oltre a pad di saldatura per circuiti opzionali.
