Texas Instruments Moduli di valutazione per monitor di alimentazione INA2xxEVM

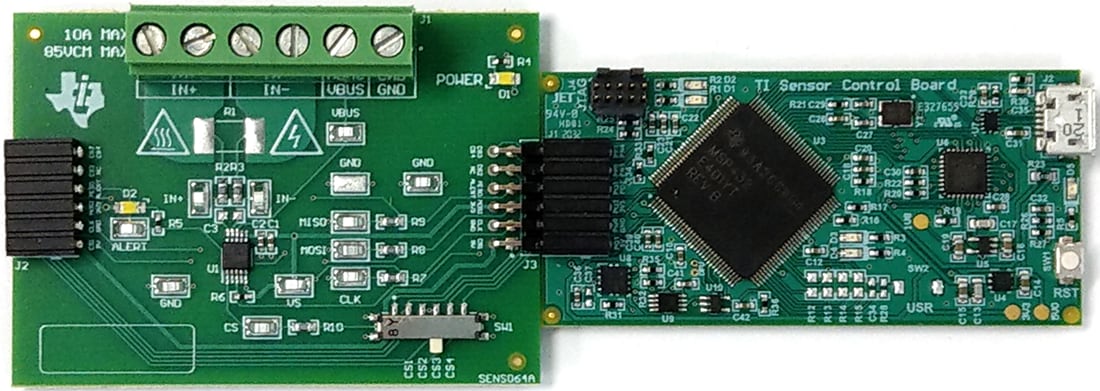

I moduli di valutazione (EVM) per monitor di alimentazione INA2xxEVM di Texas Instruments sono piattaforme facili da usare per valutare le principali caratteristiche e prestazioni di INA228, INA229, INA237, INA238 o INA239. Il modulo di valutazione supporta misurazioni di corrente fino a 10 A e viene fornito con interfaccia grafica (GUI) per la lettura e la scrittura nei registri dei dispositivi. I dispositivi INA228, INA229, INA237, INA238 e INA239 di Texas Instruments sono monitor di alimentazione digitali con ADC delta-sigma integrati a 20 bit (INA229 e INA228) e 16 bit (INA237, INA238 e INA239), progettati appositamente per applicazioni di rilevamento della corrente. I dispositivi possono misurare un ingresso differenziale a fondo scala selezionabile di ±163,84 mV o ±40,96 mV attraverso lo shunt con supporto della tensione di modo comune da –0,3 V a +85 V. Per INA228 e INA229, l'accumulo digitale integrato calcola potenza media, temperatura interna del die, energia e accumulo di carica. Per INA237, INA238 e INA239, l'accumulo digitale integrato calcola la potenza media e la temperatura interna del die.
