Texas Instruments Modulo di valutazione INA241xEVM

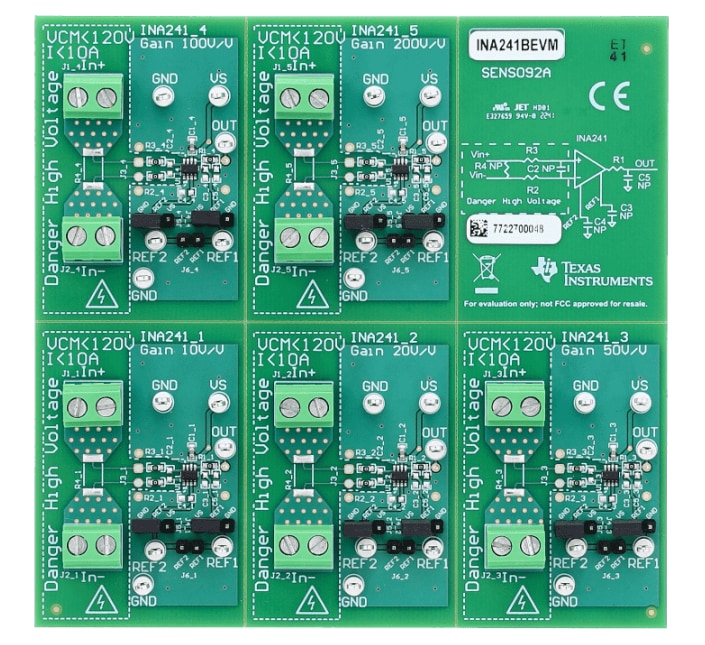

I moduli di valutazione INA241xEVM di Texas Instruments offrono cinque schede completamente indipendenti che il progettista può scomporre. Per ciascuna delle cinque variazioni di guadagno dell'INA241x, è disponibile una scheda intrinsecamente identica, con ingressi fino a 110 V di modalità comune e 10 A di capacità di ingresso (shunt su scheda). Ogni scheda offre punti di test per VS, GND, OUT e un blocco terminale di Vin+ e Vin-. Pad e prese consentono una rapida esecuzione del filtraggio di ingresso e uscita e di un resistore shunt integrato di dimensioni 2512.
Caratteristiche
- Valutazione di tutte le opzioni di guadagno attraverso le schede dispositivo fornite
- Facilità di accesso ai pin del dispositivo con punti di test
- Pad e prese per il filtraggio opzionale ai pin di ingresso e al pin di uscita
- Opzioni di segnale di ingresso multiple, tra cui un metodo per saldare un resistore shunt (2512) e misurare in sicurezza la corrente fino a 10 A
Prodotti correlati
Texas Instruments Amplificatori di rilevamento di corrente INA241x/INA241x-Q1
Amplificatore di rilevamento della corrente bidirezionale che può misurare le cadute di tensione attraverso i resistori shunt.
Layout della PCB
