Texas Instruments Modulo di valutazione INA2290EVM
Il modulo di valutazione INA2290EVM di Texas Instruments è compatto e presenta cinque schede completamente indipendenti che possono essere separate dall'utente. Il modulo di valutazione INA2290EVM TI offre cinque schede schematicamente identiche per ciascuna delle cinque variazioni di guadagno del doppio canale INA2290 con ingressi fino a 120 V di modo comune e una capacità di ingresso di 5 A (shunt su scheda).
Ciascuna scheda supporta punti di prova per VS, GND, OUT e un blocco terminale di VIN+ e VIN- per ciascun canale. Dispone di pad e prese per consentire l'implementazione rapida del filtro di ingresso e del filtraggio di uscita, nonché di un resistore shunt di dimensioni 2512 integrato.
Caratteristiche
- INA2290 facile da testare con tensione differenziale o resistore shunt
- Pad e prese consentono un'implementazione rapida e semplice del filtraggio SMD
- I pannelli separabili consentono all'utente di sperimentare e testare tutte le varianti di guadagno

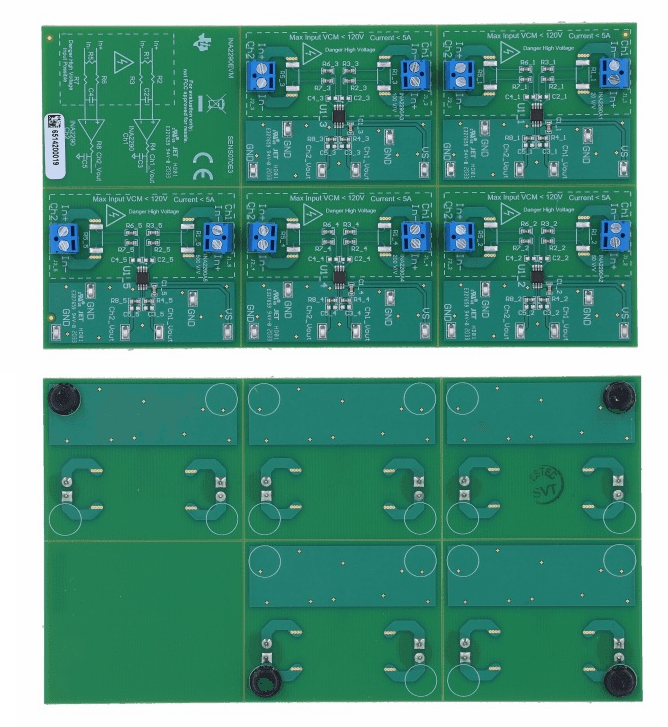

Layout anteriore e posteriore
