Texas Instruments Scheda adattatore HSEC180ADAPEVM per SOM
La scheda adattatore HSEC180ADAPEVM di Texas Instruments è un adattatore per scheda Edge ad alta velocità (HSEC) a 180 pin per piattaforme System-On-Module (SOM) C2000 di TI, che fornisce retrocompatibilità con gli EVM basati su HSEC C2000.
L'HSEC180ADAPEVM collega 180 pin dalla scheda SOM ai pin HSEC per l’uso con le docking station HSEC C2000 precedenti, ad esempio TMDSHSEDDOCK. L'HSEC180ADAPEVM di TI presenta anche due PHY Industrial Ethernet DP83826 da 10 Mbps/100 Mbps per valutare la funzionalità EtherCAT® sulle piattaforme SOM del microcontroller C2000.
Caratteristiche
- Interfaccia HSEC a 180 pin standard
- Compatibilità con XDS110ISO-EVM per l’emulazione
- 2 PHY ethernet industriali DP83826 10 Mbps/100 Mbps con 2 jack ethernet RJ-45
- Collettore per interfaccia seriale rapida (FSI)
- Filtraggio ADC e protezione ESD per pin HSEC analogici dedicati
Contenuto del kit
- PCB HSEC180ADAPEVM
- Guida rapida
- Non inclusi: Dock HSEC e F29H85X-SOM-EVM

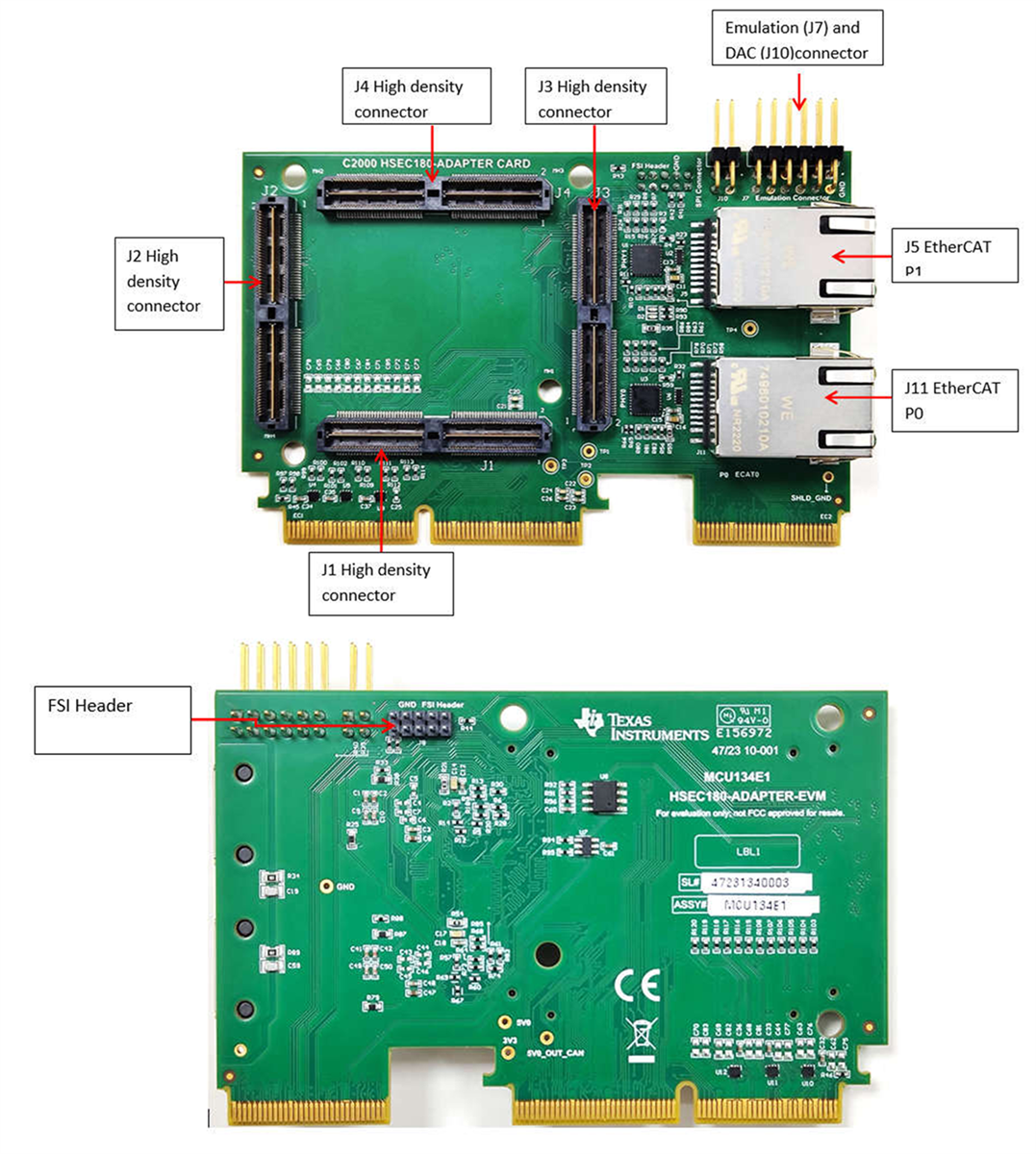

Descrizione del sistema

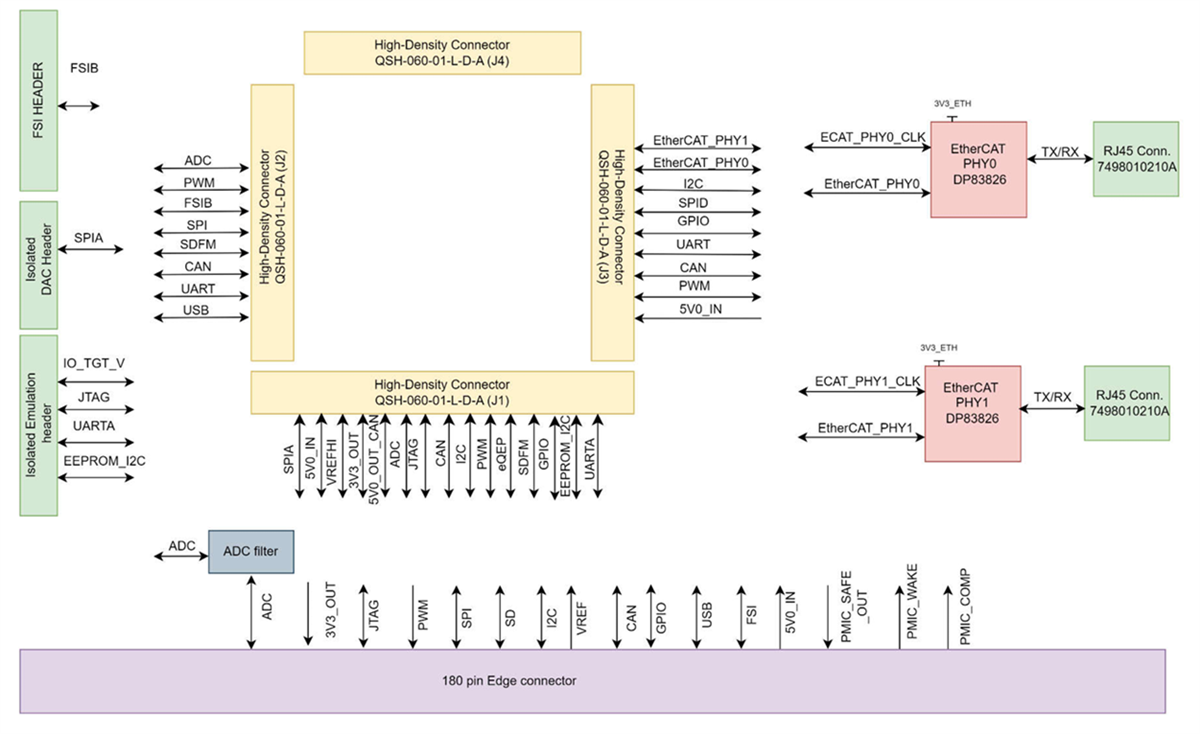

Diagramma a blocchi funzionali
Albero elettrico
