Texas Instruments Mux differenziale DisplayPort da 5,4 Gbps HD3SS213
Il Mux differenziale DisplayPort da 5,4 Gbps HD3SS213 di Texas Instruments è un interruttore passivo ad alta velocità in grado di commutare due porte a 4 canali DisplayPort complete da una di due sorgenti a una posizione di destinazione in un'applicazione. Commuta anche una sorgente in uno di due sink. Per le applicazioni DisplayPort, HD3SS213 supporta la commutazione dei segnali ausiliari (AUX), Display Data Channel (DDC) e Hot Plug Detect (HPD) nel package ZEQ.
Un'applicazione tipica è una scheda madre che include due CPU che devono pilotare un sink DisplayPort. La GPU è selezionata dal pin Dx_SEL. Un'altra applicazione è quando una sorgente deve passare da uno dei due sink, ad esempio un connettore laterale e un connettore docking station. La commutazione è controllata utilizzando i pin Dx_SEL e AUX_SEL. HD3SS213 di Texas Instruments opera da una tensione di alimentazione singola di 3,3 V sull'intero intervallo di temperature industriali da -40 °C a 105 °C.
Caratteristiche
- Compatibile con lo standard elettrico DisplayPort 1.2
- Commutazione 2:1 e 1:2 che supporta velocità di trasmissione dati fino a 5,4 Gbps
- Supporta la commutazione HPD
- Supporta la commutazione AUX e DCC
- Ampio BW differenziale -3 dB di oltre 5,4 GHz
- Eccellenti caratteristiche dinamiche (a 2,7 GHz)
- Diafonia = –50 dB
- Isolamento = –25 dB
- Perdita di inserzione = –1,5 dB
- Perdita di ritorno = –13 dB
- Sfasamento bit-bit massimo = 5 ps
- Intervallo di funzionamento VDD: 3,3 V ±10%
- Opzioni package
- nFBGA a 50 pin da 5 mm × 5 mm
- Il pin di abilitazione dell'uscita (OE) disabilita l'interruttore per risparmiare energia
- HD3SS213 < 10 mW (standby < 30 µW quando OE = L)
Applicazioni
- PC e notebook
- Tablet
- Periferiche e stampanti connesse

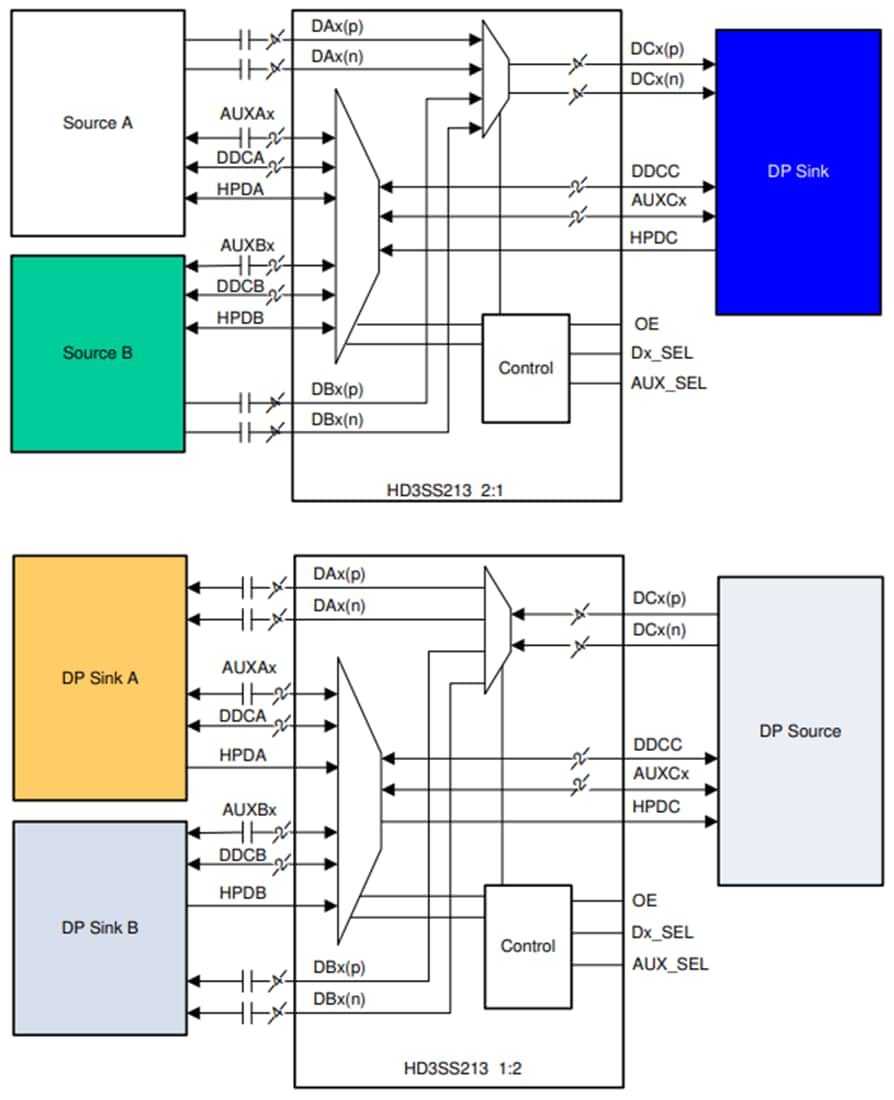

Diagramma a blocchi funzionali
