Texas Instruments Diodi di protezione ESD doppi ESD752 & ESD762
I diodi di protezione ESD doppi ESD752 e ESD762 di Texas Instruments sono progettati per fornitura di alimentazione USB (USB-PD) e interfacce industriali. I modelli ESD752 e ESD762 sono classificati per dissipare le ESD da contatto che soddisfano o superano il livello massimo specificato nello standard IEC 61000-4-2 livello 4 (±30 kV o ±20 kV contatto e ±30 kV o ±20 kV trappola d'aria). La bassa resistenza dinamica e la tensione di bloccaggio forniscono una protezione a livello di sistema contro gli eventi transitori. Questa protezione è essenziale perché i sistemi industriali richiedono elevata robustezza e affidabilità.
I diodi di protezione ESD doppi ESD752 e ESD762 TI presentano una bassa capacità IO per canale e un pin-out per adattarsi a due linee IO dai danni causati da scariche elettrostatiche (ESD) e altri transitori. La capacità IPP = 5,7 A (forma d'onda di sovratensione 8/20 µs) dell'ESD752 è ideale per proteggere VBUS USB da eventi di sovratensione transitoria e linee I/O industriali. Inoltre, la capacità di linea di 3 pF o 1,7 pF dei segnali ESD752 e ESD762 è adatta per proteggere i segnali a velocità più lenta per la fornitura di alimentazione USB e i segnali IO per applicazioni industriali.
Gli ESD752 e ESD762 sono alloggiati in due package cablati che consentono un facile flusso attraverso l'instradamento.
Caratteristiche
- Protezione da sovratensione robusta IEC 61000-4-5 (8/20 µs) da 5,7 a o 2,5 A
- Protezione ESD di livello 4 IEC 61000-4-2:
- Scarica dei contatti: ±30 kV o ±20 kV
- Scarica del traferro: ±30 kV o ±20 kV
- Tensione di lavoro: 24 V
- Protezione ESD bidirezionale
- Il dispositivo a 2 canali fornisce protezione ESD e sovratensione completa con un singolo componente
- La bassa tensione di blocco protegge i componenti a valle
- Capacità I/O = 3 pF o 1,7 pF (tipica)
- Ingombro piccolo, standard, comune SOT-23 (DBZ)
- SOT-323/SC-70 (DCK) è un ingombro molto piccolo, standard, salvaspazio, comune
- Package cablati utilizzati per l'ispezione ottica automatica (AOI)
Applicazioni
- Reti di controllo industriale:
- Sistema di distribuzione intelligente (SDS)
- IEC 62026-3 DeviceNet
- CANopen – CiA 301/302-2 e EN 50325-4
- Circuiti da 4/20 mA
- Protezione da sovratensione PLC
- Protezione da sovratensione ADC
- Fornitura di alimentazione USB (USB-PD):
- Protezione VBUS
- Protezione IO (resistenza VBUS da cortocircuito)

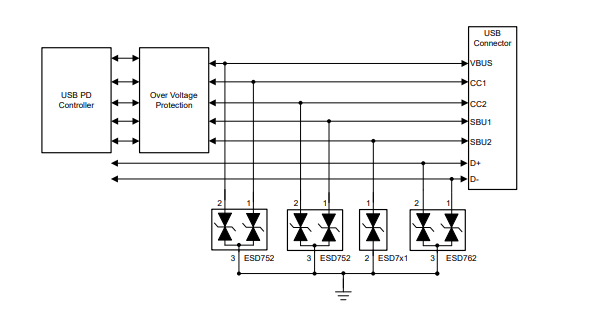

Applicazione tipica
