Texas Instruments Diodo di protezione ESD/sovratensione bidirezionale ESDS552
Il diodo di protezione ESD/sovratensione bidirezionale ESDS552 di Texas Instruments consente di proteggere l'interfaccia RS-485 e RS-422. L'ESDS552 è destinato a dissipare le scariche ESD oltre il livello massimo specificato nello standard internazionale IEC 61000-4-2 (±30 kV contatto, ±30 kV traferro). Il dispositivo è in grado di bloccare sovratensioni di 8/20µs con correnti di picco fino a 25 A, in conformità allo standard IEC 61000-4-5.
La bassa tensione di bloccaggio e la bassa resistenza dinamica aiutano a proteggere i sistemi dagli eventi transitori. Questa protezione è fondamentale perché i sistemi industriali richiedono un alto livello di robustezza e affidabilità. Il ESDS552 di Texas Instruments è disponibile in un piccolo package con piombo SOT-23 (DBZ).
Caratteristiche
- Protezione da sovratensione IEC 61000-4-5
- 25 A (8/20 µs)
- Protezione ESD IEC 61000-4-2
- Contatto di scarica ±30 kV
- Scarica del traferro ±30 kV
- Tensione di lavoro 12 V
- Polarità bidirezionale per supportare oscillazioni di tensione positive e negative.
- Il dispositivo a due canali offre una protezione da ESD/sovraccarico completa con un unico componente.
- Il piccolo SOT-23 con piombo consente un'ispezione ottica automatica (AOI) a basso costo.
Applicazioni
- Apparecchiatura terminale
- Controllo e automazione industriale
- Automazione per edifici
- Infrastrutture di rete
- Sistemi HVAC
- Sistemi di sicurezza
- Interfacce
- RS-485
- RS-422

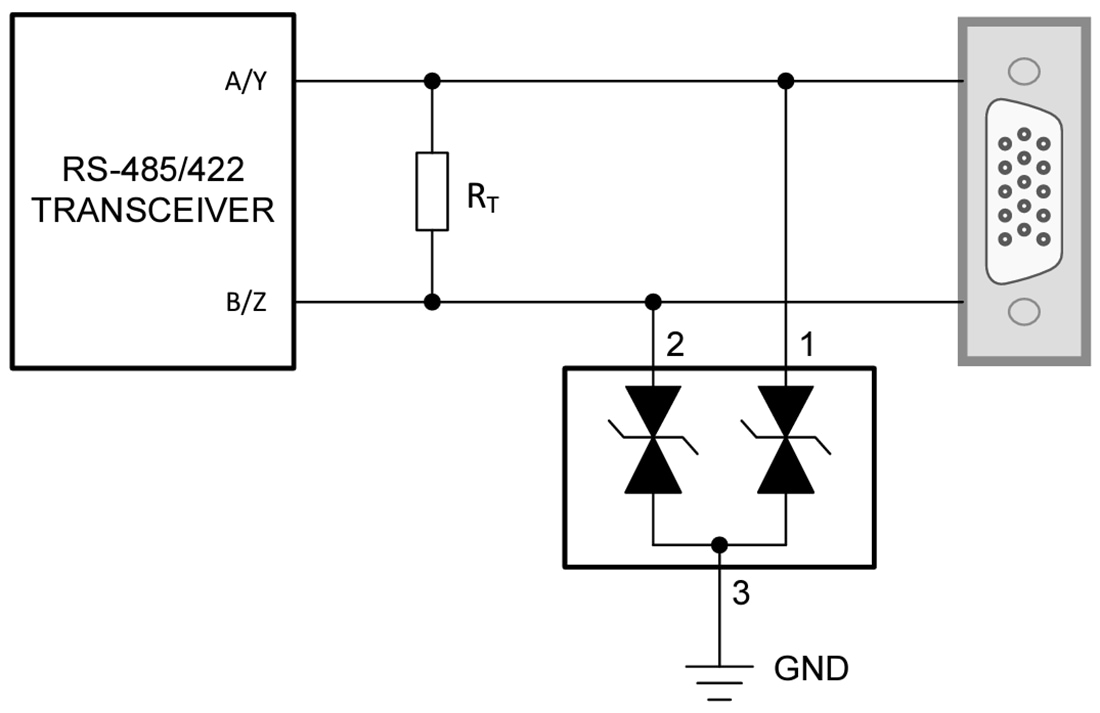

Schema di applicazione tipico
Strumento di sviluppo correlato
Texas Instruments ESDEVM Evaluation Module (EVM)
Comes with all traditional ESD footprints in order to be able to test any number of devices.
